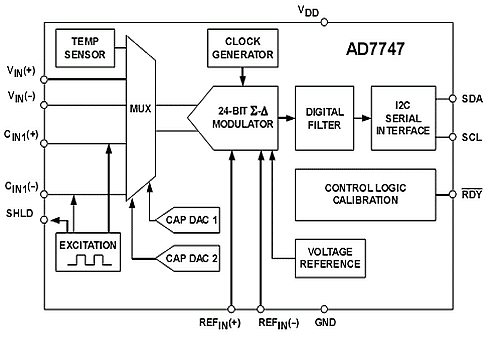

AD7747. 24-разрядный сигма-дельта преобразователь емкость - код с датчиком температуры CDC
Купить:
(812) 252-01-40 | AD7747 - 24-разрядный сигма-дельта CDC с высокой точностью измеряет величину емкости, подключенную к входам СIN(+) и СIN(-).
Кроме того, имеются входы измерения температуры и одного напряжения.
(24-Bit Capacitance-to-Digital Converter with Temperature Sensor) |
|
Области применения: Автомобильные, промышленные и медицинские системы для: Дополнительно поставляется оценочная плата EVAL-AD7747EBZ.  |
| Технические параметры | |
| Разрешение без пропуска кодов | 24 разрядов |
| Эффективное разрешение | 40аФ (18,5 разрядов) |
| Диапазон измеряемых емкостей | ±8пФ |
| Производительность | 5Гц ... 45Гц |
| Разрешение канала измерения температуры | 0,1°С |
| Погрешность измерения температуры | ±2°С |
| Величина питающего напряжения | +2,7В до +5,25В |
| Низкое потребление | 1ма |
| Наличие канала измерения напряжения | |
| Последовательный 2-проводный интерфейс совместимый с I2C | |
| Расширенный промышленный диапазон температур | -40...+125oС |
| Корпус 16-выводной без сплавов свинца | TSSOP-16 |
Информация для заказа: |
||
| ТИП | Температурный диапазон | Корпус |
| AD7747ARUZ | -40°С... +125°С | TSSOP 16-контактов |
| AD7747ARUZ-REEL | -40°С... +125°С | TSSOP 16-контактов |
| AD7747ARUZ-REEL7 | -40°С... +125°С | TSSOP 16-контактов |
| EVAL-AD7747EBZ | Оценочная плата | |
| Остальные компоненты этого класса: | ||||||||||
| Тип | Разр. (бит) | Про-изв. | Число вход. изм. емк-ти | Питание, В |
Мощн. Расс. макс. | Интер-фейс | Вх. емк-ть | Диап. изм. емк-ти | Тип корп-са | Описание компонента |
|---|---|---|---|---|---|---|---|---|---|---|
| AD7142 | 16 | 30 SPS | 14 | Single(+3) Single(+3.3) |
3.6 mW | SPI | 20 pF | ±2 pF | 32-lead LFCSP | CapTouch™ Programmable Controller for 2-Electrode Capacitance Sensors with SPI Interface |
| AD7142-1 | 16 | 30 SPS | 14 | Single(+3) Single(+3.3) |
3.6 mW | I2C | 20 pF | ±2 pF | 32-lead LFCSP | CapTouch™ Programmable Controller for 2-Electrode Capacitance Sensors with I2C Interface |
| AD7143 | 16 | 40 SPS | 8 | Single(+3) Single(+3.3) |
3.6mW | I2C | 20 pF | ±2 pF | 16-lead LFCSP | CapTouch™ Programmable Controller for 2-Electrode Capacitance Sensors with I2C interface |
| AD7147 | 16 | 30 SPS | 13 | Single(+3) Single(+3.3) |
TBD | SPI | 20 pF | ±8 pF | 24-lead LFCSP | CapTouch™ Programmable Controller for Single Electrode Capacitance Sensors with SPI interface |
| AD7147-1 | 16 | 30 SPS | 13 | Single(+3) Single(+3.3) |
TBD | I2C | 20 pF | ±8 pF | 24-lead LFCSP | CapTouch™ Programmable Controller for Single Electrode Capacitance Sensors with I2C interface |
| AD7150 | 12 | 100 SPS | 2 | Single(+3), Single(+3.3) |
0.3 mW | I2C | 14 pF | 4 pF | 10-lead µSOIC | Ultra Low Power, 2 Channel Capacitance to Digital Converter with Adaptive Environmental Compensation for Proximity Sensing Applications |
| AD7745 | 24 | 90 SPS | 1 | Single(+3), Single(+3.3), Single(+5) |
3.5 mW | I2C | 17 pF | ±4 pF | 16-lead TSSOP | 24-bit Capacitance-to-Digital Converter with 1 differential or single-ended capacitance input channel for interfacing to a dual-electrode capacitive sensor |
| AD7746 | 24 | 90 SPS | 2 | Single(+3), Single(+3.3), Single(+5) |
3.5 mW | I2C | 17 pF | ±4 pF | 16-lead TSSOP | 24-bit Capacitance-to-Digital Converter with 2 differential or single-ended capacitance input channels for interfacing to a dual-electrode capacitive sensor |
| AD7747 | 24 | 90 SPS | 1 | Single(+3), Single(+3.3), Single(+5) |
3.5 mW | I2C | 17 pF | ±4 pF | 16-lead TSSOP | 24-bit Capacitance-to-Digital Converter with 1 differential or single-ended capacitance input channel for interfacing to a single-electrode capacitive sensor |
