AD7785. 3-канальный 20-разрядный сигма-дельта АЦП низкого потребления
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


AD7785 - 20-разрядный сигма-дельта АЦП низкого потребления является функционально законченным аналоговым устройством сбора с трех дифференциальных каналов. Имеет входной буфер и программно-управляемый усилитель.
(3-Channel, Low Noise, Low Power, 20-Bit Sigma-Delta ADC with On-Chip In-Amp and Reference)
Datasheet (644 kB)
Области применения:
  • термометрия (термопары, терморезисторы, термисторы) ;
  • управление технологическими процессами;
  • специализированный портативный инструмент ;
  • хроматография жидкостей и газов;
  • газоанализаторы;
  • системы медицинских исследований, анализа крови;
  • интеллектуальные передатчики;
  • 6-декадные цифровые вольтметры.

    Дополнительно поставляется оценочная плата EVAL-AD7785EBZ и контроллер подключения плат к ПК EVAL-CONTROLBRD3.

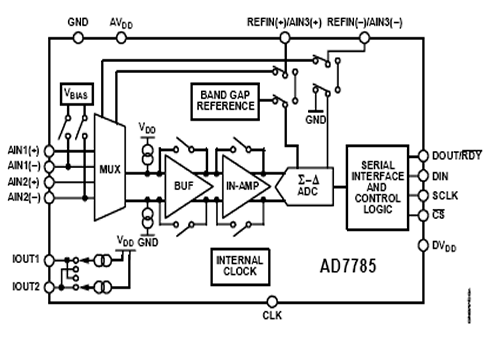

  • AD7785. Блок-схема
    Технические параметры
    Разрешение без пропуска кодов 20 разрядов
    Производительность 470 выборок/сек
    Число дифференциальных входов 3
    Среднеквадратичный шум на 16,7Гц 85нВ
    Низкий дрейф внутреннего ИОН 4ppm/0C, типовой
    Низкое рассеянье 2,5мВт
    Величина питающего напряжения +2,7В до +5,25В
    Низкое потребление 400мка
    Последовательный 3-проводный интерфейс
    Последовательный интерфейс совместимый с SPI / QSPI / MICROWIRE / DSP
    Расширенный промышленный диапазон температур -40...+105oС
    Корпус 16-выводной TSSOP-16
    Остальные компоненты этого класса:
    ТИП
    Разрешение
    Производ.
    Число вх.
    Мощн. расс.
    AD7792 16 470вб./сек 3
    2,5мВт
    AD7793 24 470вб./сек
    3 2,5мВт
    AD7798 16
    470вб./сек
    3
    2мВт
    AD7799 24 470вб./сек 3 2,5мВт
    AD7703 20 4квб./сек 1 37мВт
    AD7450 12 1Мвб./сек 1 1,3мВт
    AD7466 12 200квб./сек 1 900мкВт
    AD7467 10 200квб./сек 1 630мкВт
    AD7468 8 200квб./сек 1 570мкВт
    AD7794 24 470вб./сек 6 2,5мВт
