ADAU1513. Аудиоусилитель мощности класса D
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


  ADAU1513 - 2-х канальный оконечный каскад стереофонического аудиоусилителя мощности, класса D. Выход усилителя способен развивать на нагрузке 4 Ом мощность до 15Вт без применения элементов охлаждения. Использование ШИМ-модулятора ADAV4201 и двух ADAU1513 позволяет реализовать 4-канальную звуковую систему. В устройстве предусмотрен вход выключения, переводящий его в режим микропотребления.
(Class-D Audio Power Stage)
Datasheet (477 kB)
Области применения:
  • плоские телевизоры;
  • аудиосистемы ПК;
  • портативная электроника;

    Дополнительно поставляются оценочные платы:

  • EVAL-ADAU1513EB;
  • EVAL-ADAU1513EBZ.

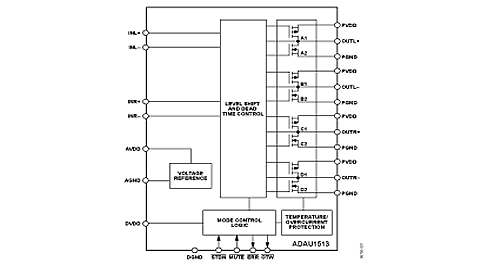

  • ADAU1513. Блок-схема
    Технические параметры
    Выходной каскад усиления класса D с мощностью 15 Вт на 4 Ом
    КПД при 15 Вт на 4 Ом, пит. 5 В > 90%
    Однополярное питание выходного каскада 9B ... 18В
    Питание логики 3В ... 3,6В
    Промышленный диапазон температур (-40...+85)0С
    Подавление щелчков при включении / выключении
    Минимальная величина генерируемой помехи
    Защита по току короткого замыкания и температуре кристалла
    Корпус 48-выводной для всех модификаций LFCSP_VQ-48, TQFP_EP-48
    Информация для заказа:
    ТИП Температурный диапазон Корпус Вариант
    ADAU1513ACPZ -40°C ... +85°C LFCSP_VQ -48   48 выводов СР-48-1
    ADAU1513ACPZ-RL -40°C ... +85°C LFCSP_VQ -48   48 выводов СР-48-1
    ADAU1513CPZ-RL7 -40°C ... +85°C LFCSP_VQ -48   48 выводов СР-48-1
    ADAU1513ASVZ -40°C ... +85°C TQFP_EP-48 SV-48-5
    ADAU1513ASVZ-RL -40°C ... +85°C TQFP_EP-48 SV-48-5
    ADAU1513ASVZ-RL7 -40°C ... +85°C TQFP_EP-48 SV-48-5
    EVAL-ADAU1513EB   Оценочная плата
    EVAL-ADAU1513EBZ   Оценочная плата
    Остальные компоненты этого класса:
    Тип Число каналов Вых. мощн. (Вт) КПД(%) Дин. диапазон (dB) Сигн/шум (дБ) Нелин. Иск. (dB) Источник "+" Ток
    AD1990 2 5 84 102 102 -90 +4.5V to +5.5V 20mA
    AD1992 2 10 84 102 102 -90 +4.5V to +5.5V 20mA
    AD1994 2 25 84 102 102 -90 +4.5V to +5.5V 20mA
    ADAU1590 2 11.5 (6 Ом) 87 101 101 -85 9V to 15V 34mA
    ADAU1592 2 18 (6 Ом) 87 101 101 -85 9V to 18V 44mA
    SSM2301 1 1.4 85 - 98 -67 2.5V to 5V 4.5mA
    SSM2302 2 1.4 85 - 98 -67 2.5V to 5V 6.6mA
    SSM2304 2 2 85 - 98 -67 2.5V to 5V 6.6mA
    SSM2306 2 2 87 - 98 -67 2.5V to 5V 3mA
