ADP1715/ADP1716. КМОП стабилизаторы с низким падением напряжения и выходным током до 500мА
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


ADP1715/ADP1716 - КМОП стабилизаторы напряжения питания с током до 500мА трех типов: с фиксированным рядом выходного напряжения и задаваемой скоростью подъема выходного напряжения (ADP1715); с устанавливаемым внешним делителем значением выходного напряжения и фиксированной скоростью его нарастания (ADP1715); и с фиксированным рядом выходного напряжения и входом слежения (ADP1716). Функция входа слежения такова, что если потенциал этого входа ниже номинала выходного напряжения стабилизатора, то выходное напряжение становится равным потенциалу этого входа, а, если потенциал равен (или выше) номинала, то напряжение на выходе становится равным номинальному данного стабилизатора.
(500 mA Low-Dropout CMOS Linear Regulator with Soft Start)
Datasheet (742 kB)
Области применения:
  • ПК, ноутбуки;
  • компоненты запоминающих устройств;
  • Телекоммуникационное оборудование;
  • Сетевое оборудование;
  • Источники питания СП, МП и др.;
  • Инструменты/системы сбора информации.

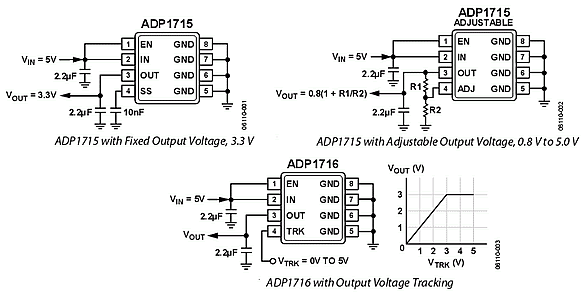

  • ADP1715. Cхема подключения
    Технические параметры
    Выходной ток до 500мА
    Диапазон входных напряжений 2,5В ... 5,5В
    Низкий ток потребления в режиме выключено
    <1мА
    Погрешность удержания выходного напряжения не более ±3%
    Низкое падение напряжения на входе
    50мВ при токе 100мА
    250мВ при токе 500мА
    Расширенный промышленный диапазон температур -40...+125oС
    Корпус 8-контактный MSOP, без соединений свинца MSOP-8
    Информация для заказа:
    ТИП Температурный диапазон Выходное
    напряжение, В
    Корпус Вариант корпуса
    ADP1715ARMZ-0.75R7 –40°C to +125°C 0,75 MSOP 8 контактов RM-8
    ADP1715ARMZ-0.8-R7 –40°C to +125°C 0,8 MSOP 8 контактов RM-8
    ADP1715ARMZ-0.85R7 –40°C to +125°C 0,85 MSOP 8 контактов RM-8
    ADP1715ARMZ-0.9-R7 –40°C to +125°C 0,9 MSOP 8 контактов RM-8
    ADP1715ARMZ-0.95R7 –40°C to +125°C 0,95 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.0-R7 –40°C to +125°C 1,0 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.05R7 –40°C to +125°C 1,05 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.1-R7 –40°C to +125°C 1,1 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.15R7 –40°C to +125°C 1,15 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.2-R7 –40°C to +125°C 1,2 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.3-R7 –40°C to +125°C 1,3 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.5-R7 –40°C to +125°C 1,5 MSOP 8 контактов RM-8
    ADP1715ARMZ-1.8-R7 –40°C to +125°C 1,8 MSOP 8 контактов RM-8
    ADP1715ARMZ-2.5-R7 –40°C to +125°C 2,5 MSOP 8 контактов RM-8
    ADP1715ARMZ-3.0-R7 –40°C to +125°C 3,0 MSOP 8 контактов RM-8
    ADP1715ARMZ-3.3-R7 –40°C to +125°C 3,3 MSOP 8 контактов RM-8
    ADP1715ARMZ-R7 –40°C to +125°C от 0,8 до 5,0 MSOP 8 контактов RM-8
    ADP1716ARMZ-0.75R7 –40°C to +125°C 0,75 MSOP 8 контактов RM-8
    ADP1716ARMZ-0.8-R7 –40°C to +125°C 0,8 MSOP 8 контактов RM-8
    ADP1716ARMZ-0.85R7 –40°C to +125°C 0,85 MSOP 8 контактов RM-8
    ADP1716ARMZ-0.9-R7 –40°C to +125°C 0,9 MSOP 8 контактов RM-8
    ADP1716ARMZ-0.95R7 –40°C to +125°C 0,95 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.0-R7 –40°C to +125°C 1,0 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.05R7 –40°C to +125°C 1,05 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.1-R7 –40°C to +125°C 1,1 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.15R7 –40°C to +125°C 1,15 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.2-R7 –40°C to +125°C 1,2 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.3-R7 –40°C to +125°C 1,3 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.5-R7 –40°C to +125°C 1,5 MSOP 8 контактов RM-8
    ADP1716ARMZ-1.8-R7 –40°C to +125°C 1,8 MSOP 8 контактов RM-8
    ADP1716ARMZ-2.5-R7 –40°C to +125°C 2,5 MSOP 8 контактов RM-8
    ADP1716ARMZ-3.0-R7 –40°C to +125°C 3,0 MSOP 8 контактов RM-8
    ADP1716ARMZ-3.3-R7 –40°C to +125°C 3,3 MSOP 8 контактов RM-8
