Назначение

Предназначены для диагностики сложных цифровых устройств управления. Обеспечивают возможность анализа алгоритмов функционирования неизвестных или закрытых устройств, возможность заполнения характерных фрагментов функционирования в виде эталонов и сравнения реального устройства с эталоном.

Возможности

Позволяют осуществлять сбор и представление на дисплее логических состояний цифровых устройств по 16, 32 или 64 параллельным каналам с частотой до 100 МГц на канал. Модульное построение технических средств обеспечивает легкое наращивание производительности.

Исполнение

Вставные платы (ЛА16, ЛА32, ЛА64), устанавливаемые в компьютер на шину ISA или PCI.

ЛА16 и ЛА32 могут дополнительно оснащаться внешними аналоговыми компараторами с зажимами типа "клипса".

Внешние компараторы подключаются к платам логических анализаторов кабелем длиной 1,2 м

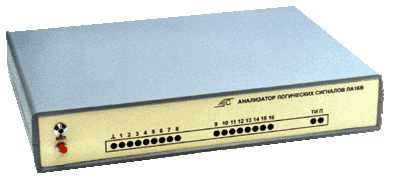

Внешние анализаторы (ЛА16В, ЛА32В) выполнены в пластиковом корпусе. Сопряжение с компьютером осуществляется через порт принтера.

Варианты исполнения:

• базовый вариант: TTL - уровень, плата не комплектуется средствами согласования и подключения;
• с внешним устройством согласования для сигналов TTL-уровня и с зажимами типа "клипса").;
• с внешними аналоговыми компараторами (регулируемое напряжение порогового уровня в пределах +10 В с шагом 0.1В), регулирование порога срабатывания программное и с зажимами типа "клипса".

Программное обеспечение

Для систем диагностики цифровых устройств в комплекте с платами поставляется программное обеспечение, которое предоставляет пользователю возможность:

• собирать и визуализировать логические состояния цифровых устройств;
• сохранять и загружать файлы с данными;
• искать блоки данных, сравнивать блоки в разных окнах в одной и той же или различных выборках;
• выполнять масштабирование по разным осям, определять кратность масштабирования.

  Каждой выборке данных диагностируемого устройства присваивается имя и сохраняются условия сбора.

  Для оперативного конфигурирования задаются:

  • параметры настраиваемого генератора (внутреннего или внешнего);
  • режим запуска по любому из каналов;
  • предыстория процесса;
  • уровни согласования с диагностируемым устройством: TTL, EСL или произвольный (только для ЛА16, ЛА32, ЛА32В в модификации с внешними аналоговыми компараторами).

    Представленные логические анализаторы могут работать совместно с логическим генератором, выпускаемым нашей фирмой, образуя единый комплекс диагностики и тестирования цифровых устройств.

    Параметры функционирования	Исполнение
    	Вставные платы			Внешнее
    	ЛА16 (шины ISA или PCI)	ЛА32 (шины ISA или PCI)	ЛА64 (шина ISA)	ЛА16В	ЛА32В
    Количество каналов сбора данных	16	32	64	16	32
    Объем внутренней памяти	16х64 Кбит	32х64 Кбит	64х64 Кбит	16х32 Кбит	32х64 Кбит
    Синхронный режим сбора: максимальная частота внешних тактовых импульсов; минимальная длительность импульсов	50 МГц 8 нс			40 МГц 12 нс	50 МГц 8 нс
    Асинхронный режим сбора: Частота внутреннего тактового генератора; изменяется с дискретностью, кратной:	100 МГц-10 Гц 1:2:5			40 МГц - 10 Гц 1:2:5	100 МГц-10 Гц 1:2:5
    Возможность комбинационного запуска по любому числу каналов	+	+	+	+	+
    Активный фронт: положительный отрицательный	+ +	+ +	+ +	+ +	+ +
    Отображение паразитных импульсов между рабочими срезами тактовых импульсов(1)	Минимальная длительность паразитных импульсов - 8нс		-	-	Минимальная длительность паразитных импульсов - 8нс
    Напряжение порогового уровня	1.4 + 0.2 В для ТТL регулируемое в пределах + 10 В с шагом 0.1В(2)		1.4 + 0.2 В для ТТL	1.4 + 0.2 В для ТТL	1.4 + 0.2 В для ТТL регулируемое в пределах + 10 В с шагом 0.1В(2)
    Входное сопротивление не менее	100 КОм	100 КОм	100 КОм(3)	100 КОм	100 КОм
    Размер	160х122 мм	200х122 мм	334х122 мм	225х160х40 мм	307x250x80 мм

    1 - Режим поиска паразитных импульсов может задаваться индивидуально для каждого канала.
    2 - Регулируемый порог срабатывания обеспечивается при оснащении ЛА16 и ЛА32 внешнимими аналоговыми компараторами. Пороговое напряжение может устанавливаться индивидуально для каждого канала.
    3 - При наличии согласующего резистора входное сопротивление может изменяться в пределах 200 Ом - 100 КОм.
