Система динамометрирования стационарная ДДС-04 предназначена для регистрации усилия на шток глубинного насоса СКН и фиксации момента прохождения им нижней и верхней мертвых точек.

Группа климатического исполнения элементов системы: Д1 по ГОСТ 12997-84, для температур -40..+50 C. В части воздействия механических факторов внешней среды система ДДС-04 соответствуют группе LX по ГОСТ12997-84.

Система ДДС-04 является взрывозащищенным изделием с уровнем взрывозащиты "повышенная надежность против взрыва" и видом взрывозащиты "искробезопасная электрическая цепь "ic" по ГОСТ Р 51330.10-99. Датчик усилия ДУ-04 имеет маркировку взрывозащиты "2Exic IIBT4" и может применяться во взрывоопасных зонах согласно гл. 7.8 ПЭЭП (Правил эксплуатации установок потребителей).

Для работы с датчиками усилия непосредственно на скважине система может укомплектовываться модулем сбора информации МСИ, обеспечивающим питание датчика от автономного блока питания и двухсторонний обмен информацией по интерфейсу RS-485. Программное обеспечение МСИ позволяет задавать режимы работы ДДС-04, считывать накопленные в памяти датчика усилия данные в собственную память, просматривать эти данные на графическом дисплее и переписывать их в ЭВМ для последующей обработки.

Подключение МСИ к ДДС-04 при работе во взрывоопасных зонах осуществляется через адаптер, входящий в комплект поставки МСИ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • диапазон изменения нагрузки на шток 0..100 кН;
  • разрешающая способность 0,1 кН;
  • диапазон изменения числа качаний 1..20 1/мин;
  • напряжение питания 9..12 В;
  • потребляемый ток, не более 50 мА;
  • выходной сигнал: токовый 4...20 мА;
  • цифровой в стандарте RS-485.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ "DinamoGraph"

  • обеспечивает обработку данных, полученных как в виде отдельных файлов, формируемых системой телемеханики, так и переписанных из памяти МСИ;
  • формирует архив данных по исследованиям скважин;
  • представляет динамограмммы на экране монитора;
  • отслеживает изменение режима работы насосного оборудования во времени;
  • производит анализ динамограмм в целях диагностики состояния насосного оборудования;
  • формирует отчеты по исследованиям скважин;
  • рассчитывает и строит теоретическую и плунжерную динамограмму;
  • вычисляет производительность ШГН.

Важным достоинством программы является гибкий аппарат по формированию отчетов об исследованиях скважин. Пользователь сам выбирает количество динамограмм, помещаемых на один лист бумаги, при этом масштаб изображения автоматически корректируется.

Кроме самой динамограммы в отчете печатаются основные технические и эксплуатационные параметры скважины: длина хода штока, число качаний в минуту, диаметр плунжера, коэффициент хода плунжера, теоретический, фактический дебит и др.

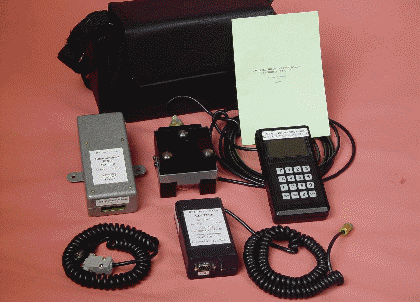

ДДС-04

ГЕОГРАФИЯ ПРИМЕНЕНИЯ

  1. АО "Татнефть"
  2. НГДУ "Заинскнефть", г.Заинск
  3. НГДУ "Елховнефть", г.Альметьевск
  4. НГДУ "Нурлатнефть", г.Нурлат
  5. НГДУ "Татнефтебитум", г. Лениногорск
