Виброметр - балансировщик ЦБ-3
(Разработка С. В. Оськина и В. Д. Фельдмана. 2005 год)

Технико-экономическое обоснование

Прайс

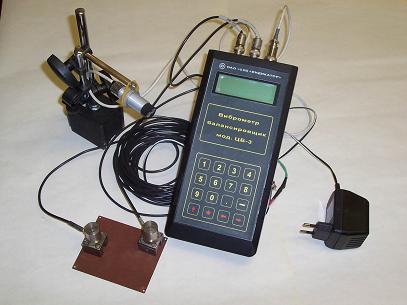

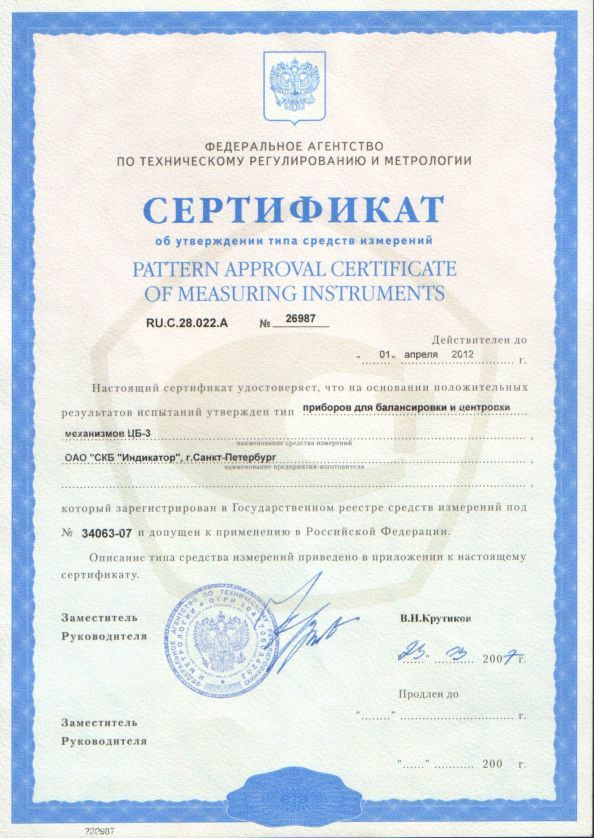

Виброметр - балансировщик ЦБ-3 Виброметр - балансировщик ЦБ-3. Сертификат
В январе 2006 года начато изготовление сертифицированного прибора нового поколения для балансировки и центровки механизмов ЦБ-3.

ЦБ-3 является модификацией и развитием прибора ЦБ-2, который нашел широкое применение на промышленных предприятиях России и стран ближнего зарубежья - Казахстана, Белоруссии, Украины и др. Подробная информация о технических возможностях прибора мод. ЦБ-2 и областях его применения при балансировке различных видов машин и механизмов приведена в статье. Читайте также технико-экономическое обоснование целесообразности использования использования виброметра.

При разработке нового прибора использован 35-летний опыт, накопленный нашими специалистами при разработке диагностической аппаратуры и выполнении практических работ по диагностированию, балансировке и центровке механизмов, эксплуатируемых на предприятиях оборонных отраслей промышленности, а также в машиностроении, теплоэнергетике, мукомольном и нефтехимическом производствах и др.

Сохраняя все основные достоинства своего предшественника (в первую очередь высокую эффективность балансировки и простоту эксплуатации) новый прибор существенно расширяет возможности пользователя, так как позволяет реализовывать широкий набор диагностических и технологические функций, необходимых при производстве и эксплуатации роторных машин и механизмов.

В частности, в приборе мод. ЦБ-3 предусмотрена возможность диагностирования в реальном масштабе времени всех основных дефектов роторных механизмов (дисбаланса, расцентровки и перекоса валов, повреждения подшипников).

По результатам диагностирования с помощью прибора мод. ЦБ-3 возможно выполнение широкого комплекса технологических операций, включающих в себя балансировку роторов в собственных подшипниках, центрирование присоединяемых машин, проверку качества сборки подшипниковых узлов.

По сравнению с балансировочной аппаратурой, изготавливаемой другими производителями, предлагаемый прибор имеет ряд существенных преимуществ. Обеспечивая высокую эффективность и качество выполнения диагностических и технологических операций, он более прост в эксплуатации, так как ориентирован на использование производственным персоналом на уровне слесарей 3-6 разрядов и требует не более 2-3 часов для практического освоения. Кроме того, его стоимость значительно ниже предлагаемых аналогов.

Все это позволяет рекомендовать прибор мод. ЦБ-3 для оснащения машиностроительных производств и ремонтно-эксплуатационных служб предприятий, занимающихся изготовлением, эксплуатацией и/или ремонтом роторных механизмов.

Перечень измеряемых параметров и реализуемых функций
  • Измерение среднего квадратичного значения виброскорости в диапазоне частот 5 (10) - 200 (1000) Гц;
  • Измерение амплитуды и фазы вибрации на оборотной частоте вращения ротора;
  • Гармонический анализ вибрационного сигнала с выделением 1, 2 и 3 гармоник и 0.5, 1.5 и 2.5 субгармоник;
  • Измерение частоты вращения ротора;
  • Измерение вибрации на резонансной частоте датчика (для диагностирования подшипников качения);
  • Измерение и расчет в автоматизированном режиме параметров балансировки;
  • Хранение в энергонезависимой памяти коэффициентов балансировки для 60 машин;
  • Расчет координат смещения опор при центрировании машин.
  • Технические параметры
    Число плоскостей коррекции при балансировке1 или 2;
    Число каналов для измерения вибрации2;
    Тип датчиков вибрациипьезоакселерометры;
    Диапазон измерения контролируемой вибрации, мм/с0.1-100;
    Погрешность измерения вибрации, % (не более)10;
    Тип датчика фазового углафотоэлектрический;
    Диапазон измерения частоты вращения ротора, об/мин300-30000;
    Погрешность измерения частоты вращения ротора, % (не более)0.5;
    Погрешность измерения фазового угла, ° (не более)1;
    Вид индикациитекстовый дисплей ЖКИ (4 строки; 20 символов);
    Вид клавиатурыпленочная матричная (4*4);
    Питание приборапостоянного тока + 6В:
    автономное от 5-ти аккумуляторных батарей (размера АА);
    от сетевого блока питания 220В, 50 Гц.;
    Геометрические размеры прибора, мм240*120*50;
    Масса прибора (без оснастки для крепления датчиков), г (не более)1000
    Комплект поставки
    Наименование Количество Примечание
    Блок измерительно-вычислительный мод. ЦБ-3 1
    Блок питания АС-220-S-6-600 1 Возможна замена
    Зарядное устройство ChMNi-220-6-200 1 Возможна замена
    Датчик вибрации мод. ДН-3М 2 Возможна замена
    Датчик фазового угла ВИКО-05Р-М18-N-DC10-30В-1м-ик 1 Возможна замена
    Штатив магнитный 1
    Магниты для датчиков вибрации 2
    Паспорт и инструкция по эксплуатации 1
    Сумка (чемодан) для транспортировки 1
