Уровень электронный станочный УЭС-2КЦ с ноутбуком

Прайс

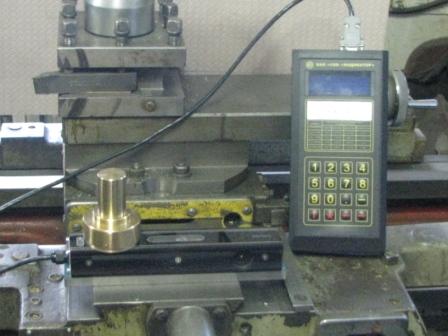

Уровень электронный станочный УЭС-2КЦ с ноутбуком
Назначение применения прибора
Прибор состоит из цифрового двухкоординатного датчика угла наклона, блока управления и портативного компьютера.

Прибор предназначен для проведения проверок геометрической точности станков в соответствии с требованиями ГОСТ 22267-76, в том числе:

  • для проверки плоскостности рабочих поверхностей;
  • для проверки отклонения от прямолинейности при перемещении рабочих органов станков;
  • для проверки постоянства углового положения подвижных рабочих органов станков;
  • для выверки оборудования в горизонтальной плоскости.
  • Технические параметры
    количество измеряемых координат2 ( Х и У);
    диапазон измерения угла наклона± 720 угл.сек.
    коэффициент преобразования10 мВ/угл.сек;
    Пределы допускаемой абсолютной погрешности измерения угла наклона по обеим координатам, угл. сек.± (1 + 0.01 * |x|) угл.сек., где x – измеренное значение угла наклона;
    Габаритные размеры блока управления, мм, не более 80*65*30
    Масса блока управления, кг, не более 0.5
    Габаритные размеры датчика угла наклона в сборе с магнитным основанием, мм, не более 200 *100*60
    Масса датчика угла наклона в сборе с магнитным основанием, кг, не более 1
    Питание блока управления и датчика: - от сети (блок сетевого питания) + 12 В
