Прибор для многоплоскостной балансировки роторов «Балком-4»

ООО «Кинематика» совместно с ООО «ЭМС» в дополнение к уже изготавливаемым приборам «Балком-1» и «Балком-2» в первом квартале 2014 г. начало выпуск балансировочного комплекта «Балком-4».

Указанный новый прибор относится к классу переносной аппаратуры и предназначен для балансировки роторов в собственных подшипниках соответственно в одной, двух, трёх или четырёх плоскостях коррекции.

При необходимости прибор «Балком 4» может применяться в качестве стационарной измерительной системы многоплоскостного балансировоч-ного станка.

Руководство по эксплуатации прибора.

Балансировочный калькулятор в четырех плоскостях.Программа для балансировки в четырех плоскостях.
Назначение

Как показывает анализ рынка балансировочной аппаратуры, прибор данного класса будет востребован для балансировки составных карданных валов или иных многоопорных роторов

Прибор включает в себя: до 4-х датчиков вибрации, датчик фазового угла, измерительный блок, а так же переносной компьютер - нетбук или ноутбук.

Он может быть использован при проведении сборочных, монтажных и ремонтных работ с целью снижения динамических нагрузок, действующих на подшипниковые узлы машин вследствие их неуравновешенности. При этом существенно повышается ресурс работы машин и механизмов.

Использование балансировочного комплекта «Балком-4» позволяет во многих случаях исключить потребность в специальных балансировочных станках, так как балансировка ротора выполняется в его собственных подшипниках без разборки механизма.

При необходимости этот прибор может быть также использован в качестве измерительной системы многоопорного балансировочного станка.

Весь процесс балансировки, включающий в себя измерение, обработку и вывод на индикацию информации о величине и месте установки корректирующего груза, выполняется в автоматизированном режиме и не требует от пользователя дополнительных навыков и знаний, выходящих за рамки настоящей инструкции.

Результаты всех балансировок сохраняются в Архиве балансировки и при необходимости могут быть распечатаны в виде протоколов.

Помимо балансировки прибор «Балком-4» дополнительно может использоваться как обычный вибротахометр, позволяющий осуществлять измерение по четырём каналам среднего квадратического значения (СКЗ) суммарной вибрации, СКЗ оборотной составляющей вибрации, а также контролировать частоту вращения ротора.

Кроме того, данный прибор позволяет выводить дисплей графики временной функции и спектра вибрации по виброскорости, что может быть полезным при оценке технического состояния балансируемой машины.

Прибор для балансировки «Балком-4» в комплекте

Прибор для балансировки «Балком-4» в комплекте:

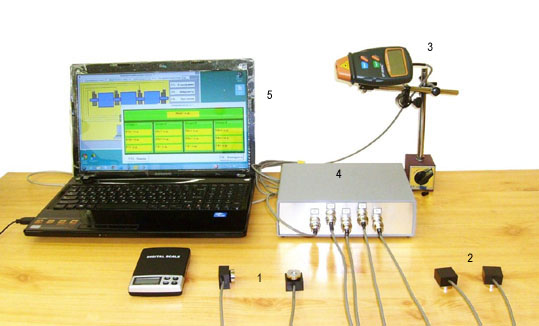

1,2. Датчики вибрации; 3. Датчик фазового угла; 4. Измерителный блок; 5. Компьютер.
Технические характеристики
Число плоскостей коррекции при балансировке1,2,3,4
Число каналов измерения вибрации4
Число каналов измерения частоты вращения1
Диапазон измерения среднего квадратического значения (СКЗ) виброскорости, мм/секот 0.2 до 50
Частотный диапазон измерения СКЗ виброскорости, Гцот 5 до 200
Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости на базовой частоте (80 Гц) и в рабочем диапазоне частот, мм/сек±(0.1 + 0.1*Vи),где Vи – измеренное значение СКЗ виброскорости
Диапазон измерения частоты вращения, об/мин 10 - 99999
Пределы допускаемой абсолютной погрешности измерения частоты вращения в рабочем диапазоне частот, об/мин±(1 + 0.005*Nи), где Nи – измеренное значение частоты вращения ротора
Диапазон измерения сдвига фазы вибрации, угловых градусовот 0 до 360
Пределы допускаемой абсолютной погрешности измерения сдвига фазы вибрации, угловых градусов± 2
Диапазон измерения сдвига фазы вибрации, угловых градусовот 0 до 360
Пределы допускаемой абсолютной погрешности измерения сдвига фазы вибрации, угловых градусов± 2
Габаритные размеры измерительного блока, мм, не более200*160*65
Масса измерительного блока, кг, не более0.9
Габаритные размеры датчика фазового угла, мм25*25*20
Масса вибропреобразователя, кг, не более0.04
Габаритные размеры датчика фазового угла, мм, не более120*60*30
Масса датчика фазового с кабелем, кг, не более0.2
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ ПРИБОРА

Базовый комплект поставки прибора «Балком-4» включает в себя измерительный блок, два датчика вибрации, датчик фазового угла, оснастку, необходимую пользователю для выполнения основных измерений, а также флэшнакопитель с программным обеспечением.

Дополнительно (по желанию Заказчика) прибор может быть укомплектован переносным компьютером (нетбуком, ноутбуком)

Комплект поставки
ОбозначениеНаименование Кол-воПримечание
КИН 006.00.00.000Блок измерительный 1
DT 2234C+Тахометр лазерный1
AD-1Вибропреобразователь емкостной (на базе акселерометра ADXL335) 4(3)
Компьютер (нетбук или ноутбук)1Поставляется по желанию Заказчика
Штатив магнитный1
Весы электронные1
Чемодан (сумка) для транспортировки прибора1
Документация
КИН 006.00.00.000ПиРЭПрибор для балансировки механизмов «БалКом-3D». Паспорт и Руководство по эксплуатации.1
DT 2234C+Тахометр лазерный. Этикетка1
Программное обеспечение на флэшнакопителе1

Стоимость балансировочного комплекта «Балком-4» (без компьютера) составляет 48000 рублей (с тремя датчиками вибрации) и 58000 рублей (с четырьмя датчиками вибрации).
