LTR-CEU-1 Одноместный портативный крейт с интерфейсами USB 2.0, Ethernet и источником питания. Л-КАРД

L-Card

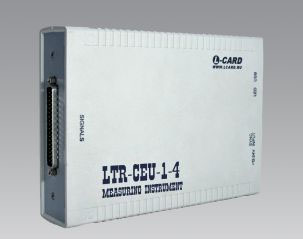

Одноместный портативный крейт с интерфейсами USB 2.0, Ethernet

Купить:

(812) 252-01-40
  • Сертифицированное гальваноизолированное интерфейсное устройство для модулей LTR.
  • Интерфейсы USB 2.0 High Speed и Ethernet позволяют работать с любым модулем LTR на максимальной скорости в реальном времени.
  • Функционально законченное устройство – это всегда крейт LTR + модуль LTR.
  • Широкая линейка модулей LTR позволяет создавать специализированные аналого-цифровые внешние устройства.
Техописание Установки измерительные LTR и руководство программиста..

Информация для заказа:

  • Прайс
    1-местный портативный крейт с интерфейсами USB 2.0 (high-speed), Ethernet и источником питания =12 В

Основное отличие от предыдущей модели LTR-U-1 – наличие быстрых интерфейсов USB High Speed и Ethernet 100 Мбит/с позволяет работать с любым модулем LTR без ограничения cкорости передачи данных. Максимальная скорость передачи данных составляет 4 Мбайт/с (500 кслов/с ввод, 500 кслов/с вывод), что достаточно для работы любого модуля LTR во всех режимах.

Оптимален для применения в прикладных задачах с небольшим числом контролируемых параметров или сигналов управления.

Высокая программно-аппаратная унификация компонентов модульной системы LTR позволяет опробовать правильность решения прикладной задачи на простых и дешевых вариантах исполнения с последующим максимально упрощенным переходом на более сложные многомодульные варианты системы LTR.

Внимание! Минимальные версии ПО, поддерживающие данное устройство:

  • lcomp от 16.02.2015 (USB драйвер)
  • LTRserver 1.5.5.2 или ltrd 2.1.4.0 + LTR Manager 1.3.2.



Технические характеристики

 (предварительные данные)

Конструктив
Тип конструкции Портативная
Максимальное количество устанавливаемых модулей LTR 1
Питание крейта Внешнее, в комплекте сетевой адаптер от ~220 В
Напряжение питания крейта +12 В (нестабилизированное в диапазоне от +11 В до +24 В)
Максимальная потребляемая мощность 8 Вт
Габариты крейта (без выступающих частей разъемов) 135x41x189 мм
Внутренняя архитектура
Интерфейсы USB 2.0 High Speed, Ethernet 100BASE-TX
Максимальная скорость передачи данных 2 Мбайт/с ввод + 2 Мбайт/с вывод
Опорный генератор крейта • Частота 60 МГц
• Стабильность частоты ±50 ppm (в рабочих условиях применения)
Тип контроллера ARM-контроллер Cortex M4 LPC4333/43337, 200 МГц
Объем ОЗУ 32 Мбайт
Часы реального времени В комплекте со съёмной батарейкой CR2032
Возможность обновления прошивок ARM-контроллера Есть (выполняется пользователем самостоятельно в соответствии с общедоступными версиями обновлений, предоставленными L-Card)
Тип ПЛИС CPLD  семейства MAX II (не требует загрузки, нет возможности пользовательского обновления)
Гальваноизоляция крейта Изоляция между клеммой заземления крейта и контактами разъемов модулей 820 В (испытательное напряжение переменного тока синусоидальной формы, частотой 50 Гц и среднеквадратическим значением 820 В в течение 1 мин).
Внешняя синхронизация
Количество входов синхронизации 2
Количество выходов синхронизации 2
Статические параметры входов синхронизации:

• Уровень логического "0": 0 - 0,5 В
• Уровень логической "1":  2,4-3,3 В
(входы совместимы с выходами логических элементов с напряжением питания не более +3,3 В)

Статические параметры выходов синхронизации:

• Уровень логического "0" (без нагрузки): 0 - 0,1 В
• Уровень логической  "1" (без нагрузки):  3,2-3,4 В
• Рабочий выходной ток:  до 8 мА

Функции входов-входов синхронизации Аналогичны функциям входов синхронизации крейтов LTR-EU (2 канала меток синхроинизации, возможность программного управления выходами, UART, возможность подключения внешнего Кабеля с приёмопередатчиком RS-485/422-UART с гальванической изоляцией )



Более подробные сведения о крейте LTR-CEU приведены в Руководстве пользователя.




ПО "PowerGraph" для расширения функциональных возможностей изделий
Возможности системы:
  • Сбор данных с различных измерительных устройств и приборов.
  • Регистрация, визуализация и обработка сигналов в режиме реального времени.
  • Редактирование, математическую обработку и анализ данных.
  • Хранение, импорт и экспорт данных.

    Подробнее...
