Плата L-783M. АЦП, ЦАП, дискретный ввод-вывод. Л-КАРД

L-Card
Плата АЦП/ЦАП на шину PCI. L-783M

Купить:

(812) 252-01-40
Универсальная высокоскоростная плата на шину PCI, обеспечивающая ввод аналоговых сигналов мегагерцового диапазона и ввод/вывод цифровых сигналов. В качестве опции возможна установка ЦАП. На плате установлен цифровой сигнальный процессор для управления вводом/выводом сигналов и обменом информацией с PC. Переключение каналов при многоканальном режиме сбора данных автоматическое, с произвольным порядком выборки канала и коэффициента усиления. Возможна генерация прерываний по заполнению части FIFO-буфера.
Техническое описание
Плата = Прайс (без ЦАП)
Добавить 2-канальный ЦАП = Прайс (L-783D)

АЦП

Количество каналов 16 дифференциальных или 32 с общей "землей"
Разрядность АЦП 12 бит
Эффективная разрядность (вх. сигнал – синус 10 кГц / 4,9 В) 11,7 бит (частота преобразования - 2,8 MГц)
Входное сопротивление при одноканальном вводе не менее 1 МОм
Диапазон входного сигнала ± 5 В, ± 2,5 В, ± 1,25 В, ± 0,6 В
Максимальная частота преобразования 3 MГц
Синхронизация внешний синхросигнал,
по уровню аналогового сигнала
Защита входов ± 25 В (питание вкл.)
± 10 В (питание выкл.)
Межканальное прохождение -62 дБ (входной сигнал – синус / 100 кГц)

Цифровой сигнальный процессор

Тип ADSP 2186
Тактовая частота 40 МГц
Внутреннее ОЗУ данных 8 кСлов
Внутреннее ОЗУ программ 8 кСлов
FIFO-буфер 512-6144 Слов
Скорость обмена по шине PCI в разных режимах:
Регистры платы отображаются на порты ввода/вывода до 1,2 Мбайт/с
Регистры платы отображаются на память PC до 10 Мбайт/с

ЦАП (опция)

Количество каналов 2
Разрядность 12 бит
Время установления 8 мкс
Выходной диапазон ± 5 В
Выходной ток, не более 2 мА

Цифровые входы и выходы

Кол-во входов 16
Кол-во выходов 16
Тип логики КМОП (74 НСТ)
Габариты       170x105 мм

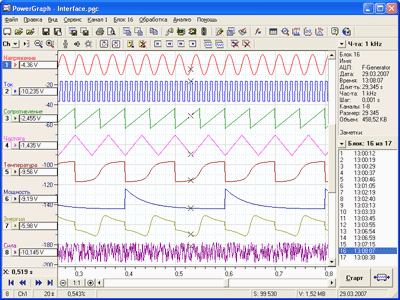

ПО "PowerGraph" для расширения функциональных возможностей изделий
Возможности системы:
  • Сбор данных с различных измерительных устройств и приборов.
  • Регистрация, визуализация и обработка сигналов в режиме реального времени.
  • Редактирование, математическую обработку и анализ данных.
  • Хранение, импорт и экспорт данных.

    Подробнее...

  • Системы сбора данных PowerGraph
