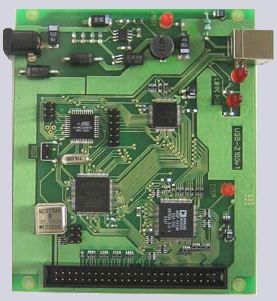

USB2185. Интерфейсное устройство на шину USB с сигнальным процессором

Модуль представляет собой одноплатное интерфейсное устройство на шину USB (rev 2.0, rev 1.1). Предназначен для подключения пользовательских устройств, блоков или систем ввода-вывода к компьютеру.

Купить:

(812) 252-01-40

USC2185 = 260 у.е. (с НДС)

R-technology Модуль автоматически, без участия пользовательских аппаратных и программных решений, обеспечивает скоростной (до 112 Мбит/с) дуплексный обмен данными и передачу событий в обоих направлениях.

Модуль поддерживает возможность выполнения алгоритмов управления объектом в жестком реальном времени без использования ресурсов компьютера.

DSP модуля позволяет вести первичную цифровую обработку сигналов при вводе и выводе.

Обращённая к пользователю часть модуля состоит из сигнального процессора ADSP-2185M и внешнего разъема ВН-50, с контактами которого напрямую соединены выводы процессора, позволяющие задействовать 16-ти разрядную шину данных, два универсальных скоростных сериальных порта, несколько входных и выходных логических линий, входы прерываний. На внешний разъем выведены также питание и опорная частота 36 МГц - это позволяет пользователю создавать самые разнообразные устройства на базе изделия USB2185, подключая к нему различные модули расширения.

На базе USB2185 могут быть созданы самые разнообразные устройства, подключаемые к компьютеру через современную высокоскоростную шину USB, в том числе:

  • АЦП;
  • ЦАП;
  • логические анализаторы;
  • системы хранения и обработки информации;
  • концентраторы данных для АСУТП;
  • мобильные измерительные комплексы на базе notebook.
  • USB2185. Интерфейсное устройство на шину USB с сигнальным процессором

    Руководство пользователя


    Структурная схема интерфейсного устройства USB2185.
