Плата ЛА-20USB. АЦП. Дискретный ввод/вывод. Руднев - Шиляев

Руднев - Шиляев АЦП: 12 разрядов, 20 мкс.
Недорогое внешнее устройства сбора аналоговых и цифровых данных.

Техописание
Прайс
Купить: (812) 252-01-40 ,

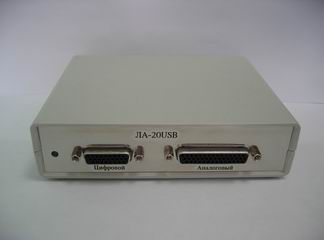

Плата АЦП. Дискретный ввод/вывод. ЛА-20USB
Построение переносных измерительных систем на базе компьютера. Пониженное энергопотребление и малые габариты в совокупности с низкой стоимостью позволяют использовать изделие для широкого круга реальных задач.

Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса и не думая об источнике питания.

Отличительные особенности
внешнее исполнение;
не требует внешнего питания;
подсоединение к любому компьютеру, имеющему интерфейс USB;
поддерживаются режимы передачи данных Full-speed (USB 1.1) и High-speed (USB 2.0), режим Low-speed не поддерживается;
максимальная длина USB кабеля для режима USB 2.0 не более 1.5 м, для режима USB 1.1 не более 3 м;
32 однополюсных каналов или 16 дифференциальных каналов;
входное сопротивление не менее 5 МОм;
программно переключаемые диапазоны входного напряжения АЦП: ±10В, ±5В, ±2,5В, ±1В, ±0,5В, ±0,25В, ±0,1В, ±0,05В (для каждого канала);
число эффективных разрядов 11,2 для частоты входного сигнала 1 кГц;
16 цифровых линий: 8 - ввода и 8 - вывода;
разъём DHS-26 для цифровых линий и DHS-44 для аналоговых (совместима с ЛА-1,5PСI);
максимальная пропускная способность по шине USB (rev.1.1) - не более 50 Кб/с;
горячее подключение (подключение и отключение без выключения питания компьютера).
Применение:
в системах сбора данных для полевых и натурных испытаний;
в системах удалённого контроля;
в переносных и мобильных регистраторах сигналов;
как основа для построения радиомониторинговых систем
в качестве аналогового и цифрового самописца.
Технические параметры
АЦП
Типпоследовательного приближения
Количество бит в выходном регистре12
Максимальная частота выборок50 кГц
Время преобразования20 мкс
Аналоговый вход
Количество аналоговых каналов32 однополюсных или 16 дифференциальных
Входное сопротивлениене менее 5 МОм
Защита по напряжению±15 В
Диапазоны входного сигнала±10 В...±0,05 В
Цифровой порт
Количество линий8 вывода и 8 ввода (с защёлкой)
Уровни и пороговые значенияКМОП
Общие данные
Шина интерфейса с ПЭВМUSB 2.0
Потребляемая мощность +5 В, 500 мА
Габариты195 x 110 мм

ПО "PowerGraph" для расширения функциональных возможностей изделий
Возможности системы:
  • Сбор данных с различных измерительных устройств и приборов.
  • Регистрация, визуализация и обработка сигналов в режиме реального времени.
  • Редактирование, математическую обработку и анализ данных.
  • Хранение, импорт и экспорт данных.

    Подробнее...

  • Системы сбора данных PowerGraph
