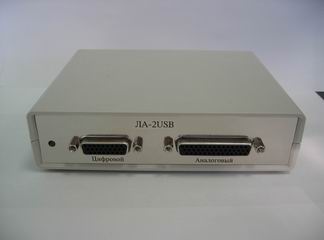

Плата ЛА-2USB12. АЦП. ЦАП. Дискретный ввод/вывод. Руднев - Шиляев
|
АЦП: 12 разрядов, 500 кГц.
Внешнее устройства сбора аналоговой и цифровой информации и управления. Техописание Прайс Купить: (812) 252-01-40 |
|
| Построение переносных измерительных систем на базе компьютера. Пониженное энергопотребление и малые габариты в совокупности с высоким разрешением и высоким быстродействием позволяют решать большинство задач мониторинга, контроля и диагностики.
Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса и не думая об источнике питания. | ||
|
внешнее исполнение;
| не требует внешнего питания; подсоединение к любому компьютеру, имеющему интерфейс USB; 32 однополюсных каналов или 16 дифференциальных каналов; входное сопротивление не менее 5 МОм; программно переключаемые диапазоны входного напряжения АЦП: ±10В, ±5В, ±2,5В, ±1В, ±0,5В, ±0,25В, ±0,1В, ±0,05В (для каждого канала); число эффективных разрядов 11,2 для частоты входного сигнала 5 кГц; 16 цифровых линий: 8 - ввода и 8 - вывода; разъём DHS-26 для цифровых линий и DHS-44 для аналоговых (совместима с ЛА-1,5PСI); максимальная пропускная способность по шине USB (rev.1.1) - не более 500 кБ/с; горячее подключение (подключение и отключение без выключения питания компьютера).
Применение:
| в системах сбора данных для полевых и натурных испытаний; в системах удалённого контроля; как многоканальный самописец; в переносных и мобильных регистраторах сигналов; как основа для построения радиомониторинговых систем. |
| АЦП
| Тип | последовательного приближения
| Количество бит в выходном регистре | 12
| Максимальная частота выборок | 500 кГц
| Время преобразования | 2 мкс
| Аналоговый вход
| Количество аналоговых каналов | 32 однополюсных или 16 дифференциальных
| Входное сопротивление | не менее 5 МОм
| Защита по напряжению | ±15 В
| Диапазоны входного сигнала | ±10 В...±0,05 В
| Аналоговый выход
| 2 цифровых преобразователя | 12 бит, 10 мкс
| Выходное напряжение | ±5 В
| Цифровой порт
| Количество линий | 8 вывода и 8 ввода (с защёлкой)
| Уровни и пороговые значения | КМОП
| Общие данные
| Шина интерфейса с ПЭВМ | USB 2.0
| Потребляемая мощность | +5 В, 500 мА
| Габариты | 195 x 110 мм
| | ||||||
