Плата ЛА-н10М8-500PСI. АЦП. Руднев - Шиляев

Руднев - Шиляев АЦП: 8 разрядов, 500 МГц.
Ультрабыстродействующая плата сбора данных.

Техописание
Прайс
Купить: (812) 252-01-40 ,

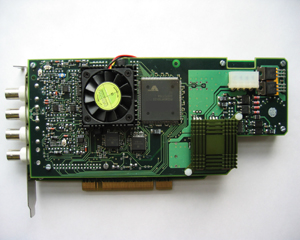

Плата АЦП на шину PCI. ЛА-н10М8-500PСI
Отличительные особенности
2 мультиплексных аналоговых входа;
входное сопротивление (импеданс) 1 МОм, 17 пФ и 50 ±1 Ом;
защита по входу ± 150В;
время преобразования 2 нс;
частоты дискретизации (МГц) 500; 250; 125; 62,5;
шина интерфейса PCI: Bus-Master;
реальный динамический диапазон не менее 33 дБ;
Сигнал/шум (частота калибровочного сигнала 50 МГц) - 30 дБ.
Ультравысокочастотный сбор данных аналоговой и цифровой информации, регистрация быстропротекающих процессов и широкополосного сигнала.
Применима в науке, технике и промышленности:
осциллограф цифровой запоминающий;
регистратор быстропротекающих процессов;
панорамный мониторинг широкополосного сигнала;
неразрушающий контроль;
лазерный фазовый доплеровский анемометр;
диагностика светового импульсного излучения;
ядерные исследования.
Технические параметры
Аналого-цифровой канал
Число аналоговых входов2 мультиплексные
Входное сопротивление (импеданс)1 МОм, 17 пФ (канал 0)
50 Ом (канал 1)
Полоса пропускания (-3 дБ)100 МГц (канал 0)
180 МГц (канал 1)
Диапазоны входного сигнала (устанавливаются программно)±5В; ±2,5В; ±1В; ±0,5В; (канал 0)
±2,5В; ±1В;±0,5В; ±0,2В; (канал 1)
Защита по напряжению входных каналов (при включенном питании)±150В (канал 0)
±15В (канал 1)
Объем буфера памятиМах 2048 Кбайт
Организация буфера памятиПокадровый сбор данных с переменным числом кадров. Размер кадра, размер предыстории и истории программируется кратным степени 2
Обмен данными между прибором и ПКПрограммное чтение результата преобразования в режиме Slave по установлению бита готовности или по прерыванию, передача по каналу DMA Bus-Master. Разбросанная по памяти (Scatter-Gatter) передача DMA
АЦП
Разрешение8 бит
Время преобразования2 нс
Максимальная частота дискретизации500 МГц
Запуск АЦПОт внутреннего кварцевого генератора
Внешняя тактовая частота
Частота сигналане более 500 МГц
Длительность импульса1 нс
Амплитудаот 0,3В до 1В
Синхронизация
ИсточникВнутренний/Внешний
Диапазоны входного напряжения внешнего сигнала синхронизации (устанавливаются программно)±5В, ±1В
ТипПо фронту или по спаду
Число уровней256
Условия синхронизации (устанавливаются программно)Открытый вход
Закрытый вход
ВЧ (в диапазоне от 50 кГц до 100 МГц)
НЧ (в диапазоне от 50 Гц до 1 МГц)
Общие данные
Шина интерфейса с ПЭВМ PCI
Потребляемая мощность +5В, 1,7А. +12В, 1,5А
Габариты 122 х 220 х 29 мм
Масса240 г
Функции цифровой обработки сигналов на плате ЛА-н10М8-500PCI
Данная плата может применяться для ультравысокочастотного сбора данных аналоговой и цифровой информации, регистрация быстропротекающих процессов и широкополосных сигналов, а также для решения других подобных задач. Отличительной особенностью платы является наличие высокопроизводительной программируемой матрицы (ПЛИС) Virtex. Эта особенность позволяет реализовать на плате дополнительные функции, в частности, функции цифровой обработки сигналов. В качестве примера, можно указать реализацию на стандартной плате цифрового квадратурного приемника.

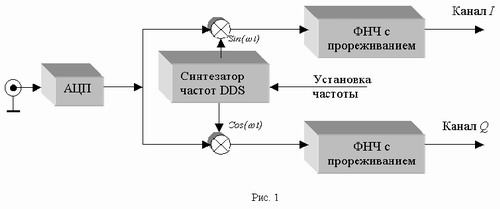

Цифровой квадратурный приемник (DDC)
Цифровой квадратурный приемник (DDC)
Частота дискретизации на входе 125 МГц
Частота дискретизации на выходе 2 МГц
АЦП 8 разрядов
Шины каналов I и Q по 12 разрядов
Регистр установки частоты – 16 разрядов
Данная схема обработки может с успехом применяться в цифровых системах спутниковой и мобильной связи, радиолокационных комплексах, в других радиотехнических устройствах, где необходимы операции квадратурного детектирования, переноса участка спектра, спектрального анализа.

Существует возможность установки других совместимых микросхем ПЛИС большей емкости, в том числе Virtex II, Virtex II pro для расширения возможностей модуля цифрового приема, улучшения его характеристик, а также для реализации других функций цифровой обработки сигналов. Возможна реализация таких дополнительных функций как оперативное изменение частоты настройки опорного гетеродина, изменение коэффициентов прореживание цифровых фильтров и изменение коэффициента усиления.
