Плата ЛА-н2USB. АЦП. Руднев - Шиляев

Руднев - Шиляев АЦП: 8 разрядов, 2 нс, 2 канала.
Цифровой запоминающий осциллограф с высокой скоростью передачи данных в компьютер для последующей их обработки и анализа.

Как любая плата сбора данных с АЦП является универсальным измерительным устройством. На основе данных плат могут быть построены многоканальные системы регистрации, анализа и мониторинга быстропротекающих процессов.

Прайс
Купить:

(812) 252-01-40
(812) 252-18-18

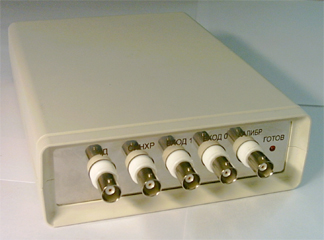

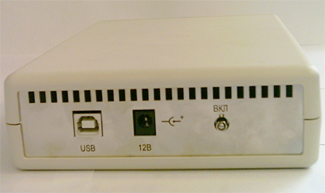

Плата АЦП. ЛА-н2USB Плата АЦП. ЛА-н2USB
Построение переносных измерительных систем на базе компьютера. Пониженное энергопотребление и малые габариты в совокупности с высоким разрешением и высоким быстродействием позволяют решать большинство задач мониторинга, контроля и диагностики.

Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса.

Отличительные особенности
программируемые диапазоны входного напряжения;
большой объем буферной памяти 4 Мб на канал (8 Мб в одноканальном режиме);
защита по входу ±150 В;
максимальная частота дискретизации 500 МГц на каждый канал, 250 Мгц в одноканальном режиме;
шина интерфейса USB 2.0;
автоматическая калибровка и подстройка;
низкая цена.
Применение: в качестве универсального измерительного прибора в составе систем для автоматизации измерений, контроля и исследований.
в переносных и мобильных регистраторах сигналов;
как основа для построения радиомониторинговых систем.
Технические параметры
АЦП
Разрешение8 бит
Время преобразования2 нс
Максимальная частота дискретизации500 МГц в двухканальном режиме 1 ГГц в одноканальном режиме
Запуск АЦПОт внутреннего кварцевого генератора
Аналого-цифровой канал
Число аналоговых входов2 синхронных (два однополосных канала)
Входное сопротивление (импеданс)1 МОм, 17 пФ
Полоса пропускания (-3 дБ)100 МГц
Диапазоны входного сигнала (устанавливаются программно)±25В; ±12,5В; ±5В; ±2,5В; ±1,25В; ±0,625В;±0,25В;
Защита по напряжению входных каналов (при включенном питании)±150В
Объем буфера памяти4 Мб на канал 8 Мб в одноканальном режиме
Организация буфера памятиРазмер буфера ОЗУ, размер предыстории и истории программируется кратным степени 2
Внешняя тактовая частота
Частота сигнала не более500 МГц
Амплитудаот 0,5 В до 1 В
Синхронизация
ИсточникКанал 0, канал 1. Внешний.
Диапазоны входного напряжения внешнего сигнала синхронизации (устанавливаются программно)±5В, ±1В
ТипПо фронту или по спаду
Число уровнейне менее 200
Условия синхронизации (устанавливаются программно)Открытый вход (для внешней синхронизации)
Закрытый вход (для внешней синхронизации)
ФВЧ (в диапазоне от 1 МГц)
ФНЧ (в диапазоне до 1 МГц)
Общие данные
Шина интерфейса ПКUSB 2.0
Потребляемая мощность+12 В, 1,2 А
Габариты200 х 135 х 50 мм
Масса480 г
