Плата ЛА-2М5PCI. АЦП, дискретный ввод-вывод. Руднев - Шиляев

Руднев - Шиляев АЦП: 12 разрядов, 2,5 мкс.
Назначение:
Непрерывный сбор с последующей записью на диск или обработкой в реальном времени. Построение многоканальных цифровых регистраторов и анализаторов. Хорошая замена аналоговых самописцев и магнитофонов. Имеется групповая гальваническая развязка аналоговых каналов.
Техописание
Прайс
Купить:

(812) 252-01-40
(812) 252-18-18

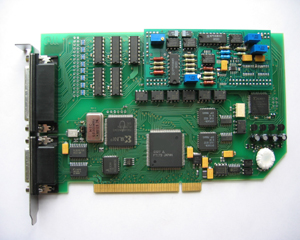

Плата АЦП на шину PCI. ЛА-2М5PCI
Отличительные особенности
12 разрядный АЦП, время преобразования - 2,5 мкс;
32 однополюсных каналов или 16 дифференциальных каналов;
групповая гальваническая развязка аналоговых каналов 1,5кВ;
максимальная частота дискретизации 400 кГц;
программируемый коэфициэнт усиления на группу каналов;
входное сопротивление не менее 100 МОм;
программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В (для выбранной группы каналов);
число эффективных разрядов 11,0 для частоты входного сигнала 5 кГц;
передача данных в режиме Bus-Master с возможностью генерации прерывания в произвольной точке буфера данных ;
буферная память типа FIFO 2048 Слов;
высокостабильный кварцевый генератор 50 МГц и программируемый делитель частоты от 5 до 31 для таймера обеспечивает широкую сетку частот дискретизации;
16 цифровых линий: 8 - ввода и 8 - вывода;
три шестнадцатиразрядных счётчика;
разъём DHS-26 для цифровых линий и DHS-44 для аналоговых.
Применяется в АСУТП и автоматизации научных измерений:
многоканальный сбор данных;
автоматизированные системы управления технологическими процессами;
осциллограф цифровой запоминающий;
самописец;
вольтметр среднеквадратический широкополосный.
Технические параметры
АЦП
Количество аналоговых входов 32 однополюсных или 16 дифференциальных
Входное сопротивление (импеданс) более 100 МОм
Тип АЦП последовательного приближения
Количество бит в выходном регистре АЦП 12
Максимальная частота выборок 400 кГц
Время преобразования 2,5 мкс
Диапазоны входного сигнала ± 10В... ± 0,05В (индивидуально программируемый КУ на каждый канал)
Память на плате FIFO 2048 cлов
Защита по напряжению ± 15 В
Групповая гальваническая развязка аналоговых каналов 1,5 кВ
Цифровой порт
Количество линий 8 выв. и 8 вв. (с защёлкой)
Уровни и пороговые значения ТТЛ совместимые
Счётчики/таймеры
Количество каналов 3
Разрядность счётчиков/таймеров 16
Разрядность внешнего интерфейса 8
Количество режимов 6
Тип кода двоичный или двоично-десятичный
Уровни и пороговые значения ТТЛ совместимые
Частота задающего кварцевого генератора 50 МГц
Программируемый делитель 5...31
Абсолютная точность задания частоты 10-4
Общие данные
Шина интерфейса с ПЭВМ PCI Bus master
Потребляемая мощность +5В, 1А
Габариты 185 x 107 мм
