Плата ЛА-4. АЦП, дискретный ввод-вывод. Руднев - Шиляев

Руднев - Шиляев АЦП: 12 разрядов, 4 мкс.
Назначение:
для использования в медицине и на производстве, где требуется высокая точность измерения, повышенная помехоустойчивость и гальваническая развязка канала измерения от ПЭВМ.
Прайс
Купить: (812) 252-01-40 ,

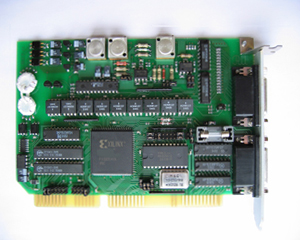

Плата АЦП. ЛА-4
Отличительные особенности
12 разрядный АЦП, время преобразования - 4 мкс;
16 однополюсных каналов или 8 дифференциальных каналов;
диапазоны входного напряжения: ±10 В, ±0,05 В;
коэфициент усиления: 1, 10, пользовательский (выбирается переключателем на плате);
поддерживается ПДП и прерывание;
число эффективных разрядов 11,4 для частоты входного сигнала 5кГц;
буферная память типа FIFO 512 слов;
4 кВ гальваническая развязка канала измерения от ПЭВМ;
16 цифровых линий: 8 - ввода и 8 - вывода;
три шестнадцатиразрядных счётчика/таймера, задающий кварцевый генератор;
разъём DHS-26.
Технические параметры
АЦП
Количество аналоговых входов 16 однополюсных или 8 дифференциальных
Входное сопротивление (импеданс) более 100 МОм
Тип АЦП последовательного приближения
Количество бит в выходном регистре АЦП 12
Максимальная частота выборок 250 кГц
Время преобразования 4 мкс
Диапазоны входного сигнала ±10В; ±0,05В
Коэффициент усиления (устанавливается переключателем) 1, 10, пользовательский
Память на плате FIFO 512 cлов
Защита по напряжению ± 15 В
Цифровой порт
Количество линий 8 выв. и 8 вв. (с защёлкой)
Уровни и пороговые значения ТТЛ совместимые
Счётчики/таймеры
Количество каналов 3
Разрядность счётчиков/таймеров 16
Количество режимов 6
Тип кода двоичный или двоично-десятичный
Уровни и пороговые значения ТТЛ совместимые
Частота задающего кварцевого генератора 10 МГц
Абсолютная точность задания частоты 10-4
Общие данные
Шина интерфейса с ПЭВМ ISA-16
Потребляемая мощность +5 В, 980 мА
Габариты 104 x 171 мм
