Плата ЛА-5 Ethernet. АЦП. ЦАП. Дискретный ввод/вывод. Руднев - Шиляев

Руднев - Шиляев

Прайс

Купить:

(812) 252-01-40
(812) 252-18-18


АЦП: 12 разрядов, 4 кГц.
Внешнее устройство сбора аналоговых и цифровых данных.

Как любая плата сбора данных с АЦП является универсальным измерительным устройством. На основе данных плат могут быть построены многоканальные системы регистрации, анализа и мониторинга процессов для промышленных и научных применений.
Техописание.

Выпускается в вариантах с различными интерфесами:
Радиоинтерфейс Wi-Fi (IEEE 802.11 b) дает возможность применять устройство ЛА-5 на мобильных или труднодоступных объектах.
Сетевой проводной интерфейс Ethernet 10/100 Base-T (витая пара UTP-5) позволяет эффективно использовать существующую инфраструктуру локальных сетей.
Оптический интерфейс 100 Base-FX позволяет обмениватся данными на расстоянии более 100 метров в условиях сильных электромагнитных помех.

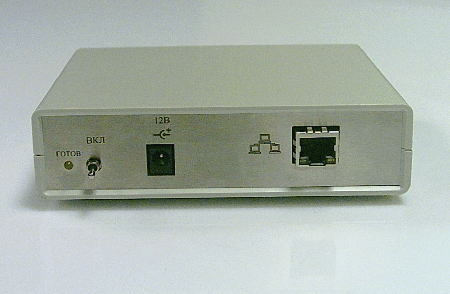

Плата АЦП. ЛА-5 Ethernet Плата АЦП. ЛА-5 Wi-Fi Плата АЦП. ЛА-5 Optic
Построение распределенных сетевых и переносных измерительных систем. Пониженное энергопотребление и малые габариты в совокупности с высоким разрешением позволяют решать большинство задач мониторинга, контроля и диагностики.
Отличительные особенности
внешнее исполнение;
подсоединение к любому устройству, имеющему сетевой интерфейс;
Интерфейсы Ethernet, оптоволоконный или Wi-Fi.
Статический IP адрес (DHCP не поддерживается);
Передача данных по протоколу TCP;
Работа в режиме сервера (порт 4096);
Энергонезависимая память от 8 до 32 Мб для долговременного хранения собранных данных;
Энергонезависимые часы реального времени позволяют осуществлять временную привязку регистрируемых событий;
Буферная память ЦАП на 1 отсчет;
16 однополюсных или 8 дифференциальных каналов с мультиплексированием;
программно переключаемые диапазоны входного напряжения АЦП: ±10В, ±5В, ±2,5В, ±1В, ±0,5В, ±0,25В, ±0,1В, ±0,05В (индивидуально для каждого канала);
режим внешнего старта и внешней частоты дискретизации; 16 цифровых входов с гальванической развязкой 4 кВ; разъёмы DHS-26 для цифровых и аналоговых линий; горячее подключение (подключение и отключение без выключения питания компьютера.
Применение:
в системах сбора данных для полевых и натурных испытаний;
в системах удалённого контроля;
как многоканальный самописец;
в переносных и мобильных регистраторах сигналов;
в распределенных сетевых измерительных системах.
Технические параметры
АЦП
ТипПоследовательного приближения
Количество бит в выходном регистре12
Диапазон частот выборок24 Гц... 4 кГц
Время преобразования5 мкс
Аналого-цифровой канал
Количество аналоговых каналов16 однополюсных или 8 дифференциальных каналов с мультиплексированием
Диапазоны входного сигнала±10 В...±0,05 В
Входное сопротивление не менее 100 МОм
Защита по напряжению±15 В (при включенном питании)
ЦАП
Количество аналоговых выходов2
Выходное напряжение±10 В
Количество бит во входном регистре12
Время преобразования10 мкс
Цифровой порт
Количество линий16 ввода (с защёлкой)
Уровни и пороговые значенияКМОП (ТТЛ-совместимые)
Общие данные
Шина интерфейса с ПЭВМ Ethernet (10/100 Base-T)
Wi-Fi (IEEE 802.11b)
Оптический интерфейс 100 Base-FX
Потребляемая мощность+12 В, 200 мА
Габариты140 х 115 х 35 мм
