Плата ЛА-70М4. АЦП, дискретный ввод-вывод. Руднев - Шиляев

Руднев - Шиляев Недорогая плата АЦП: 12 разрядов, 70 мкс.
Назначение:
Мониторинг в различных областях науки, техники и производства.
Техописание
Прайс
Купить: (812) 252-01-40 ,

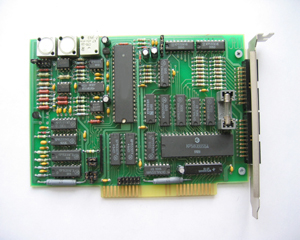

Плата АЦП. ЛА-70М4
Отличительные особенности
12 разрядов АЦП;
время преобразования - 70 мкс;
16 однополюсных или 8 дифференциальных каналов;
входные диапазоны напряжений: ±5В, ±2,5В, ±1В, ±0,5В, пользовательский; (выбираются переключателем на плате);
запуск АЦП: программный, внешний;
число эффективных разрядов - 11,2 при частоте входного сигнала 1 кГц;
16 цифровых линии вв/вывода, программируются как два 8 разрядных порта;
генерация прерывания с внешнего разъёма.
Применяется для решения научных, учедных и производственных задач:
автоматизированные системы управления производством; экология и санитария;
обучающие системы (тренажеры и лабораторное оборудование);
мониторинг медленноменяющихся процессов;
техническая диагностика и контроль действующих механизмов на производстве;
полевые и стендовые испытания;
контроль качества;
в качестве аналогового и цифрового самописца.
Технические параметры
АЦП
Количество аналоговых входов16 однополюсных или 8 дифференциальных
Входное сопротивление (импеданс)более 100 МОм
Тип АЦПпоследовательного приближения
Количество бит в выходном регистре АЦП12
Максимальная частота выборки13 кГц
Время преобразования (с учетом УВХ)70 мкс
Диапазоны входного сигнала однополюсный:±5В; ±2,5В; ±1В; ±0,5В
дифференциальный:±2,5В; ±1В; ±0,5В; ±0,25В
Защита по напряжению входных цепей±15В
Передача данныхпо прерыванию, программный обмен
Цифровой порт
Количество линий 16 цифровых линий ввода или вывода, организованных в два восьмибитных порта
Уровни и пороговые значения ТТЛ совместимые
Общие данные
Шина интерфейса с ПЭВМ ISA-8
Потребляемая мощность +5В, 350 мА
+12В, 40 мА
-12В, 45 мА
Габариты 100 x 155 мм
