Плата ЛА-н10М6PСI. АЦП. Руднев - Шиляев

Руднев - Шиляев АЦП: 8 разрядов, 100 МГц.
Быстродействующая плата аналого-цифрового преобразования для шины PCI.

Техописание
Прайс
Купить:

(812) 252-01-40
(812) 252-18-18

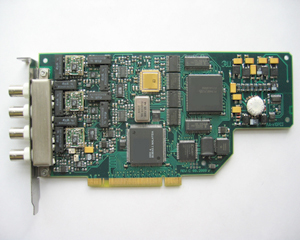

Плата АЦП на шину PCI. ЛА-н10М6PСI
Отличительные особенности
частота дискретизации до 100 МГц в одноканальном режиме;
режим задания частот дискретизации - фиксированный набор сетки частот кварцевого генератора;
ширина полосы пропускания (-3 дБ) - 50 МГц;
АЦП разрешением 8 бит со временем преобразования 20 нс;
встроенная память для хранения данных;
два однополюсных входа для ввода аналоговых сигналов;
отключаемое дифференцирование аналоговых входов и входа внешней синхронизации;
внешняя или внутренняя синхронизация;
внешний или внутренний запуск аналого-цифрового преобразования;
программируемый коэффициент усиления;
защита от перегрузок по напряжению входов платы ±15 В.
Применяется для сбора быстроменящихся параметров и наблюдение процессов в масштабах реального времени в радиолокации, испытаниях продукции, телефонии, лабораторных исследованиях:
многоканальный сбор данных;
цифровой осциллограф со стробоскопическим эффектом;
спектроанализатор;
частотомер;
вольтметр;
Технические параметры
Аналого-цифровой канал
Число аналоговых входов2 синхронных канала
Конфигурация аналоговых входов (не изолированы)Однополюсные
Разъем BNC(аналог отечественного СР-50)
Входное сопротивление (Импеданс)1 МОм, 30 пФ
Дифференцирование (устанавливается программно)Переменная или постоянная и переменная составляющие
Ширина полосы пропускания (-3дБ)50 МГц
Диапазоны входного напряжения, (устанавливаются программно)±5В; ±2,5В; ±1В; ±0,5В
Максимальное входное напряжение±5В
Защита по напряжению аналоговых входов (питание включено)±15В
Объем буфера памяти256 КСлов (128 КСлов на канал)
Передача данных АЦППо чтению бита готовности или по прерыванию IRQ.
АЦП
Тип АЦППараллельный
Разрешение8 бит
Время преобразования20 нс
Максимальная частота дискретизации100 МГц в одноканальном режиме (канал 0).
50 МГц в двухканальном режиме.
Временное разрешение в режиме стробоскопа1 нс
Эквивалентная частота дискретизации в режиме стробоскопа1 ГГц
Запуск АЦПОт внутреннего кварцевого генератора или от внешней тактовой частоты
Внешняя тактовая частота
Внешняя тактовая частотаТТЛ-совместимый сигнал, меандр. Период сигнала не менее 25нс.
Разъем для сигнала внешней тактовой частотыBNC (аналог отечественного СР-50)
Защита по напряжению входа внешней тактовой частоты (питание включено)+7,5 В...-2,5 В
Синхронизация
ИсточникКанал 0. канал 1. Внешний
Внешний сигналАналоговый амплитудой до ±5В или ТТЛ-совместимый сигнал
ТипПо фронту или по спаду
Число уровнейне менее 200
Дифференцирование (устанавливается программно)Переменная или постоянная и переменная составляющие
Разъем входа внешнего сигнала синхронизацииBNC (аналог отечественного СР-50)
Защита по напряжению входа внешнего сигнала синхронизации (питание включено)±15 В
Входное сопротивление (Импеданс)1 МОм, 30 пФ
Общие данные
Шина интерфейса ПКPCI
Потребляемая мощность+5 В, 900 мА
Размеры219 х 99 мм
Масса217 г
