Плата Леонардо II. АЦП, дискретный ввод-вывод. Руднев - Шиляев

Руднев - Шиляев АЦП: 24 разряда, 102,4 кГц, 8 синхронных каналов.
Назначение:
Непрерывный сбор с последующей записью на диск или обработкой в реальном времени. Построение многоканальных цифровых регистраторов и анализаторов. Хорошая замена аналоговых самописцев и магнитофонов.
Техописание
Прайс
Купить: (812) 252-01-40 ,

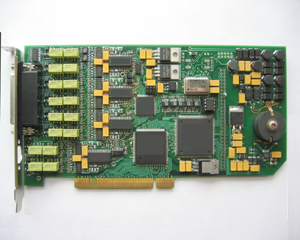

Плата АЦП на шину PCI. Леонардо II
Отличительные особенности
Использует лучшие на сегодняшний день микросхемы АЦП 24 бит 102.4 кГц.
8 дифференциальных изолированных аналоговых каналов с групповой гальваноразвязкой.
8 синхронных цифровых входов, опрашиваемых с удвоенной частотой дискретизации.
16+2 свободно программируемых цифровых линий ввода – вывода.
Непосредственное подключение ICP – совместимых датчиков.
Диапазон входного напряжения – задается при изготовлении, индивидуально для каждого канала. Стандартно ±10В.
AC/DC режим входов с индивидуальным программным переключением.
Встроенный источник калибровочного напряжения и контроля нуля.
Динамический диапазон – не менее 110 дБA при шкале ±10В.
Уровень нелинейных искажений – от –110 до –80 дБ в зависимости от частоты входного сигнала и исполнения (диапазона входного напряжения).
Уровень собственных когерентных помех не более –130 дБ при шкале ±10В.
Все коммутации в аналоговых цепях выполняются при помощи высококачественных реле.
Передача данных в режиме Bus-Master.
Встроенное FIFO 4 KB.
Возможность синхронной работы до 16 плат.
Богатые возможности запуска /останова по двум внешним сигналам.
Опция – синтезатор частоты дискретизации, обеспечивающий задание частоты дискретизации с крайне малым шагом в диапазоне от 1 до 102.4 кГц.
Применяется в АСУТП и автоматизации научных измерений:
Многоканальная запись виброакустических сигналов, в том числе звукозапись.
Многоканальный анализ спектров, в том числе со сверхвысоким разрешением.
Работа в составе гидролокационных систем, в т. ч. пассивных.
Технические параметры
АЦП
Количество каналов 8 дифференциальных, синхронных.
Входное сопротивление (импеданс) 100 МОм в режиме DC, 1 МОм 70 пФ в режиме AC.
Тип АЦП Сигма-дельта, свободный от наложения спектров.
Разрядность выходных данных АЦП – 24.
Максимальная частота выборок 102.4 кГц
Время опережения начала сбора данных относительно запуска не менее 10 выборок.
Диапазоны входного напряжения стандартно ±10 В, при изготовлении может задаваться в диапазоне от ±0.25 В до ±10 В индивидуально для каждого канала
Защита по аналоговых входов по напряжению ±100В в течение 50 мкс, ±20В долговременная
Защита по напряжению ± 15 В
Цифровой порт
Количество линий синхронного (с АЦП) ввода 8
Количество свободно программируемых (ввод – вывод) линий 18
Количество линий пуска – останова 2
Уровни и пороговые значения КМОП 3.3 В, совместимые с ТТЛ
Другие характеристики
Объем памяти типа FIFO на плате 4096 байт
Тип разъема для подключения аналоговых цепей DHS-44
Тип разъема для подключения цифровых цепей IDC-60
Тип разъема для синхронизации плат IDC-10
Общие данные
Шина интерфейса с ПЭВМ PCI Bus master
Потребляемая мощность +5В, до 2.5А в зависимости от исполнения.
Габариты 220 х 107 мм (без учета кронштейна)

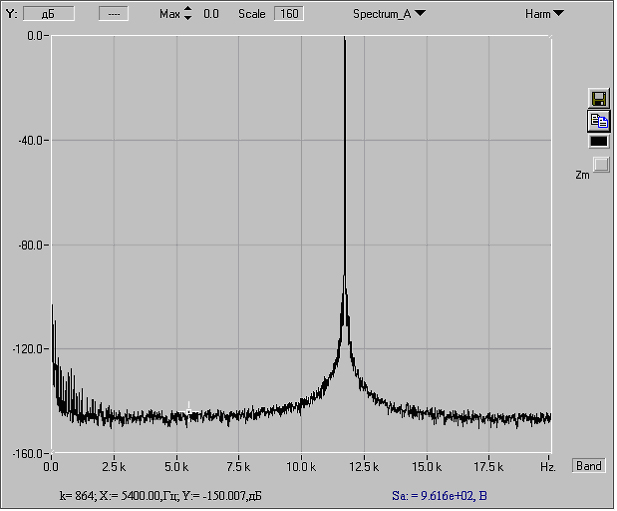

Спектрограмма входного сигнала
частотой 11,6 кГц (-1 дБ от полной шкалы) при частоте дискретизации платы АЦП Leonardo II - 48 кГц.
Спектрограмма входного сигнала
платы АЦП Leonardo II
