Осциллограф ZET 302. ЗЭТ

ЗЭТ Универсальная измерительная лаборатория на ладони! Самый оптимальный выбор в своем классе!

Осциллограф ZET 302 Осциллограф ZET 302

Купить:

(812) 252-01-40
Цифровой осциллограф ZET 302 предназначен для наблюдения высокочастотных сигналов в диапазоне до 20 МГц. Применение 50 мегагерцового аналогоцифрового преобразователя и режима эквивалентной выборки позволяет увеличить эффективную частоту до 500 Мвыб/с. Подключение к компьютеру осуществляется по шине USB 2.0. Является компактным прибором, умещающимся на ладони, что позволяет экономить место в лаборатории.

Работа осуществляется через специализированную программную среду ZETScope, поставляемую вместе с прибором, эмулирующую работу с настольным осцилографом. Математическая обработка сигналов позволяет наблюдать спектр сигнала, оценивать параметры сигнала: среднее значение, среднеквадратическое значение, пиковое значение, полный размах, частоту сигнала, время периода. Дополнительные курсоры по вертикали и горизонтали облегчают задачу измерения индивидуальных параметров сигнала: время нарастания, время спада.

ZETScope - это программная среда, имитирующая работу с настольным осциллографом. Программное обеспечение ZETScope позволяет приступить к процессу измерения сразу после подключения модуля к персональному компьютеру. Оно обеспечивает следующие возможности:

  • измерение более 20 параметров сигнала,
  • проведение до 5 измерений одновременно,
  • проведение курсорных измерений,
  • выполнение математических операций с сигналами,
  • просмотр формы сигналов,
  • синхронизированный сбор данных,
  • запись результатов работы в файл.

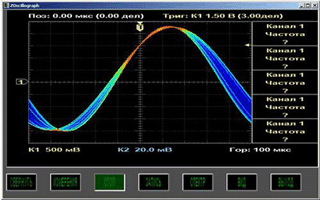

    Дополнительными возможностями являются просмотр спектров сигналов, а также различные режимы послесвечения: имитация аналогового послесвечения и цифровое послесвечение с цветовой градацией.

  • Аналоговый вход
    Количество входных каналов 2
    Частота преобразования до 50 МГц
    Частота выборки До 500 Мвыб/с
    Полоса пропускания 0..20 МГц
    Количество разрядов АЦП 8
    Максимальное входное напряжение ±50 В
    Динамический диапазон 84 дБ
    Входное сопротивление 1 МОм
    Входная емкость 20 пФ
    Защита входов при включенном питании ±200 В
    Межканальное проникновение -50 дБ
    Связь на входе постоянный ток, переменный ток
    Поддерживаемые коэффициенты ослабления пробника 1X, 10X
    Регистрация данных
    Режимы регистрации данных выборка, пиковая детекция, усреднение
    Число усреднений в режиме усреднения 4, 8, 16, 32, 64
    Интерполяция сигналов линейная, sin(x)/x
    Диапазон вольт/дел 2 мВ/дел - 5 В/дел
    Диапазон сек/дел 10 нс/дел - 50 сек/дел
    Синхронизация
    Виды синхронизации По нарастающему фронту, по убывающему фронту
    Источник синхронизации канал 1, канал 2
    Режимы синхронизации автоматический, обычный
    Задержка синхронизации До половины отображаемого интервала
