ГлобалТест Датчики силы AC20, AC21, AC22. ГлобалТест
Назначение:
Измерение динамических усилий. Могут быть использованы как самостоятельно, так и в сочетании с виброиспытательными системами и вибропреобразователями при динамических испытаниях различных конструкций и машинного оборудования.

Особенности:
Прочная конструкция и герметичный корпус.
Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости.
Стабильность характеристик и надёжность в процессе эксплуатации.
Широкий температурный диапазон.
Низкая чувствительность к изменению температуры.
Для крепления датчиков АС20 и АС21 должно быть выполнено резьбовое отверстие М5-7Н глубиной не менее 6 мм, момент затяжки - 1,9 … 2,1 Н·м.

Купить: (812) 252-01-40

AC20. Датчик силы. ГлобалТест

AC21. Датчик силы. ГлобалТест

AC22. Датчик силы. ГлобалТест

Наименование Размерность АС20 АС21 АС22
Чувствительность по заряду (номинальное значение) пКл/Н 2 2 4
Относительная поперечная чувствительность % < 5 < 5 < 3
Чувствительность к изменению температуры Н/oС < 0,05 < 0,05 < 0,1
Рабочий диапазон температур oС - 60 …+ 200 - 60 …+ 200 - 60 …+ 150
Деформационная чувствительность Н·м/мкм < 0,05 < 0,05 < 0,1
Электрическая ёмкость пФ 20 ... 35 20 ... 35 200 ... 350
Сопротивление изоляции МОм
> 1 000
Диапазон силы H - 1 000 …+ 5 000 - 1 000 …+ 5 000 + 500 …+ 5 000
Резонансная частота кГц > 20 > 20 100
Материал корпуса
нержавеющая сталь (титановый сплав)1
Эффективная инерционная масса
- сверху пьезоэлемента
- снизу пьезоэлемента

г
г

5 (3)
17 (10)

5 (3)
17 (10)

0,3 (0,2)
1,3 (0,8)
Масса (без кабеля и соединителя) г 23 (14) 23 (14) 1,6 (1)
Длина встроенного кабеля м     21
Поставляемые принадлежности   кабель AK04,
шпилька АН0105

Внешний Вид   AC20. Датчик силы. ГлобалТест AC21. Датчик силы. ГлобалТест AC22. Датчик силы. ГлобалТест

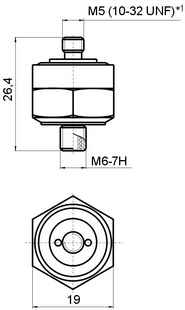

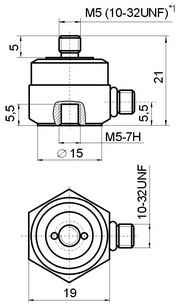

Чертёж   AC20. Датчик силы. ГлобалТест AC21. Датчик силы. ГлобалТест AC22. Датчик силы. ГлобалТест
Электрическая схема   AC20, AC21. Датчики силы. ГлобалТест AC22. Датчик силы. ГлобалТест
1 - определяется по требованию заказчика.
Принадлежности, поставляемые по дополнительному заказу
  • усилители заряда AР5000, AQ02, AQ05;
  • измерительные усилители AP5100, AP5200;
  • переходная коробка AG01 (в комплекте с усилителем заряда AР5000);
  • кабели AK01, AK02, AK03, AK04, AK05, AK07, AK08, AK09, AK10, AK11;
  • кабельный переходник AR01.
