ГлобалТест AV02, AV03. Преобразователи виброскорости. ГлобалТест
Назначение:
Измерение виброскорости в составе стационарных вибродиагностических систем со стандартным токовым выходом (4 – 20 мА).

Особенности:
Встроенный электронный усилитель – нормирующий преобразователь обеспечивает преобразование сигнала, пропорционального виброскорости, с пьезоэлектрического элемента в стандартный токовый сигнал 4 … 20 мА.
Электрическая изоляция пьезоэлемента и встроенного усилителя-преобразователя от корпуса исключает влияние на результаты измерений заземляющих контурных токов.
Прочная конструкция, герметичный корпус и неразъемный бронированный кабель.
Стабильность характеристик и надёжность в процессе эксплуатации.

Купить:

(812) 252-01-40
(812) 252-18-18




AV02. Преобразователь виброскорости. ГлобалТест


AV03. Преобразователь виброскорости. ГлобалТест

Наименование Размерность AV023 AV033
Коэффициент преобразования по виброскорости
в токовый сигнал 4 … 20 мА
мА·с/мм 0,8 ± 0,025
Относительная поперечная чувствительность % < 5
Диапазон измеряемых виброскоростей СКЗ мм/с 0,1 … 201
Максимальное виброускорение (пиковое значение) м/с2 100
Рабочий диапазон температур oC - 40 …+ 80
Частотный диапазон на уровне -1 дБ
(неравномерность ± 1 дБ)
Гц 10…1 000
Собственная частота в закреплённом состоянии кГц > 5
Нелинейность амплитудной характеристики % ± 2,5
Напряжение питания (пост.) В 9...25
Сопротивление нагрузки в цепи токового выхода
при напряжении питания 9 … 25 В
Ом 50 … 250
Время установления рабочего режима c < 4
Материал корпуса - Нержавеющая сталь
Длина встроенного кабеля2 м 2
Масса (без кабеля) г 95
Защита кабеля - металлорукав
Поставляемые принадлежности, для AV02 - шпилька АН0106
Поставляемые принадлежности, для AV03 - винт М6-8g×55,
шайба Ø 6 мм,
пружинная шайба Ø 6 мм
1 - может быть увеличен до 200 мм/с;
2 - определяется по требованию заказчика;
3 - взрывозащитное исполнение.

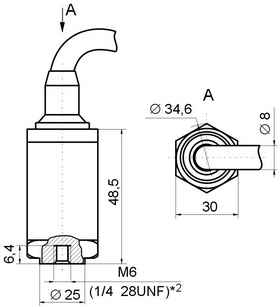

AV02. Преобразователи виброскорости. ГлобалТест
AV02

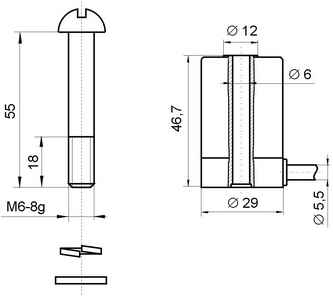

AV03. Преобразователи виброскорости. ГлобалТест
AV03
AV02, AV03. Преобразователи виброскорости. Электрическая схема. ГлобалТест
Электрическая схема
AV02, AV03. Преобразователи виброскорости. Схема подключения. ГлобалТест
Схема подключения
