ГлобалТест Преобразователи акустической эмиссии со встроенным усилителем GT200U, GT250, GT350. ГлобалТест
Назначение:
Регистрация и преобразование в электрический сигнал энергии упругих механических волн, распространяющихся от места зарождения и развития дефекта в металлоконструкции.
Техническая диагностика с использованием пассивного ультразвука.

Особенности:
Герметичная конструкция.
Встроенный усилитель.


GT200U, GT250, GT350. Преобразователи акустической эмиссии. ГлобалТест

Наименование Размерность GT200U GT250 GT350
Тип   Резонансный с усилителем Низкочастотный с усилителем Широкополосный с усилителем
Коэффициент электроакустического преобразования дБ отн. 1В/м/с > 85 > 90 > 75
Рабочая частота кГц 165 50 120
Полоса пропускания кГц 130 - 200 40 - 100 100 - 800
Напряжение питания В 12 12 12
Ток потребления мА 30 30 30
Температурный диапазон oC - 40…+ 100 - 40…+ 100 - 40…+ 100
Материал корпуса   Титановый сплав Титановый сплав Титановый сплав
Длина встроенного кабеля м 0,51 0,51 0,51
Масса (без кабеля) г 70 80 15
Тип соединителя   2РМ14КПН4Г1В1 2РМ14КПН4Г1В1 BNC (CP-50-74ФВ)1
1 - определяется по требованию заказчика.
Принадлежности, поставляемые по дополнительному заказу
  • переходная коробка AG09 (для GT350);
  • переходная коробка AG09-01 (для GT200U, GT250);
  • блок питания AS05 (для GT200U) ;
  • крепёжный магнит АМ07.
  • GT200U GT250 GT350

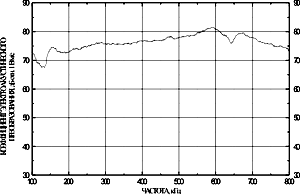

    GT200U. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT250. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест GT350. Преобразователь акустической эмиссии. Амплитудно-частотная характеристика. ГлобалТест

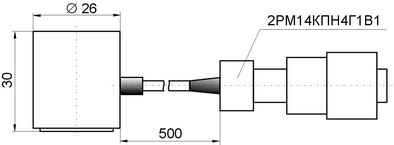

    GT250, GT200U. Преобразователи акустической эмиссии. ГлобалТест GT350. Преобразователь акустической эмиссии. ГлобалТест

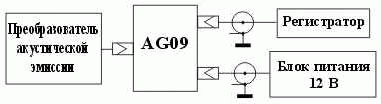

    GT250, GT200U. Преобразователи акустической эмиссии. Схема подключения. ГлобалТест GT350. Преобразователь акустической эмиссии. Схема подключения. ГлобалТест
