Датчики измерения больших токов. ДБТ.
Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.

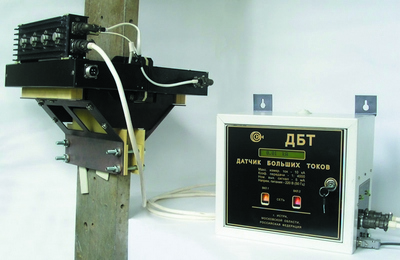

Датчики ДБТ изготавливаются трех модификаций: на 10 кА (ДБТ-10), на 20 кА (ДБТ-20) и на 25 кА (ДБТ-25). Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.

Техническая документация.

Области применения:
  • Датчики измерения больших токов ДБТ (далее ДБТ) предназначены для преобразования постоянного (пульсирующего) тока, в пропорциональный сигнал токового интерфейса 0-5 мА, гальванически изолированного от измеряемых цепей.;
  • Датчики ДБТ предназначены для работы в составе измерительных и управляющих систем.;

    Прайс

  • Основные технические характеристики:
    Характеристика ДБТ-10 ДБТ-20 ДБТ-25
    Диапазон измеряемых токов, А 0...10000 0...20000 0...25000
    Коэффициент передачи 1:4000
    Основная приведенная погрешность, не более, % 0,5
    Масса измерительного блока, кг 50
    Масса блока питания, кг 50
    Диапазон рабочих температур,°С -50...+50
    Напряжение питания, В 220 (50 Гц)
    Диаметр отверстия под токовую шину, мм прямоугольное отв.
