Датчики измерения активной мощности ДИМ-200.

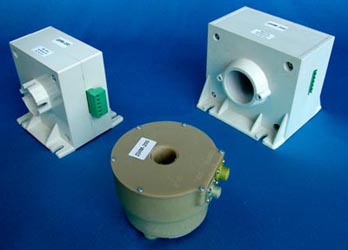

Датчик измерения мощности ДИМ (далее ДИМ) предназначен для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока в пропорциональный сигнал токового интерфейса 0-20 мА или 4-20 мА, гальванически изолированного от измерительных цепей.

Техническая документация.

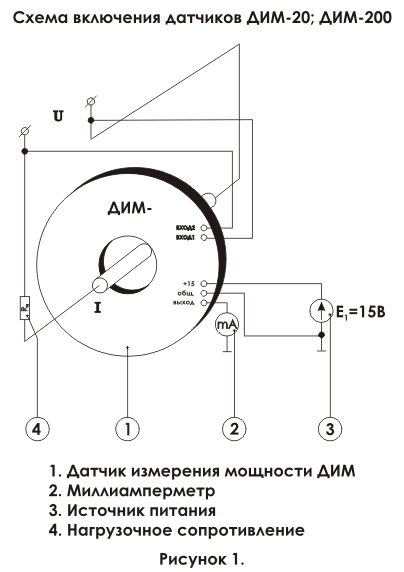

Схема подключения

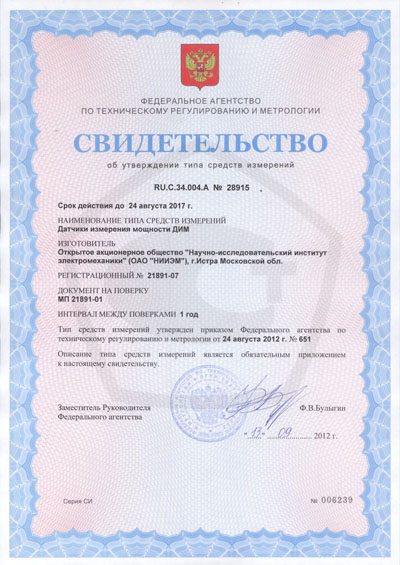

Прибор сертифицирован
Области применения:
  • датчики ДИМ предназначены для работы в составе измерительных и управляющих систем;
  • по условиям эксплуатации устройства соответствуют требованиям к группе 3 по ГОСТ 22261-94 с расширенным температурным диапазоном рабочих температур от минус 40 до плюс 50°С и влажности до 9% при 25°С;
  • датчики ДИМ используют внешний источник питания..

    Датчики могут поставляться с цифровым интерфейсом RS-485.

    Прайс

    • Основные технические характеристики:
    Характеристика ДИМ-200В (диам. отв. 30 мм) ДИМ-200А (диам. отв. 40 мм)
    Максимальное значение измеряемой мощности для диапазона входных напряжений 0-380В, кВт от 20 до 200 (указывается при заказе)
    Диапазоны входных напряжений, В 0-380, 0-250, 0-127
    Максимальный входной ток, не вызывающий дополнительной погрешности измерения, А 500
    Выходной сигнал датчика, мА 0-20 или 4-20
    Цифровой интерфейс (опционально) MODBUS, RTU, RS-485, 9600,19200 Бод
    Основная приведенная погрешность, не более, % 2
    Напряжение питания, В 10-30
    Габаритные размеры, мм 115х95х102 120х110х106
    Диаметр отверстия под токовую шину, мм 30 40
    Масса, г 600 700

      Для повышения точности преобразования входное напряжение разделено на три диапазона. Датчики-преобразователи выпускаются на заказ: от 20 до 200 кВт. Датчики могут поставляться с цифровым интерфейсом RS-485. Датчики ДИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

      Внимание! При заказе указать:

      • - Максимальное значение мощности с учетом входного делителя напряжения. Если в заказе не указана мощность, будет считаться 200кВт, если не указано напряжение - 380В. По согласованию с производителем, верхнее значение диапазона входных напряжений может быть уменьшено. Максимальное значение мощности обратно пропорционально верхнему значению диапазона входных напряжений.
      • - Выходной сигнал датчика 0-20 или 4-20мА . Если не указано - 4-20мА.
      • - Тип датчика А или В. Можно указать диаметр отверстия под токовую шину. Если не указано – поставляется имеющийся в наличии.
      • - Наличие цифрового выхода. Если не указано – без цифрового интерфейса.


      Пример заказа: ДИМ-200, 40мм, 40 кВт, 220 В, 4-20 мА, RS-485
      Что будет поставлено:
    • ДИМ-200А (диаметр отверстия под токовую шину 40мм).
    • Пределы измерения мощности, диапазоны входного напряжения, используемые контакты входного разъема:
      Входные контактыдиапазон напряжениямощность
      1,6 0-380 В 60 кВт
      2,5 0-250 В 40 кВт
      3,4 0-127 В 20 кВт
    • Выходной сигнал токового интерфейса - 4-20 мА
    • Цифровой интерфейс RS-485 - присутствует
      Как применить: Для шкалы 40 кВт - напряжение подается на контакты 2 и 5 входного разъема.
