| Преобразователи измерительные напряжения ДН-03 DC, ДН-03 RMS. |

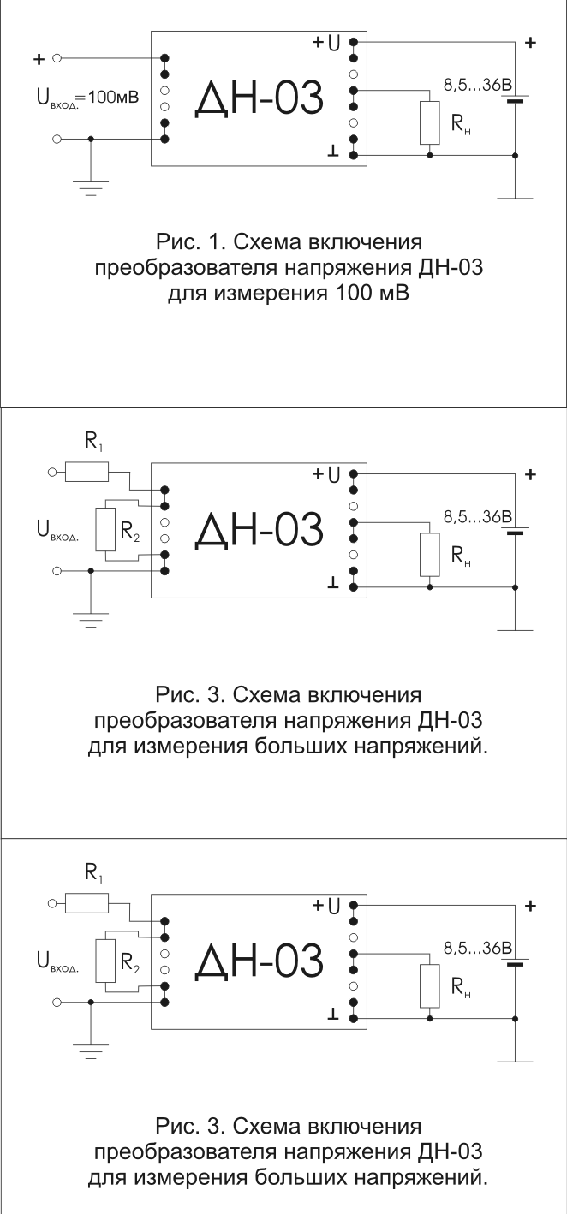

| Преобразователь измерительный ДН-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь измерительный ДН-03 RMS преобразует входное постоянное, переменное, импульсное напряжение 100мВ в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Техническая документация. Схема включения ДН-03 Области применения: Датчики (преобразователи измерительные) предназначены для преобразования постоянного, переменного и импульсного напряжения (100 мВ) в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.
|
 |
| Основные технические характеристики: | ||
| Характеристика | ДН-03 DC | ДН-03 RMS |
| Диапазон измеряемых напряжений, В | 0,1 | |
| Допустимая перегрузка по входу до, В | 50 | |
| Входное сопротивление, Rвх., Ом | 20 000 | |
| Диапазон рабочих температур,°С | 0...+70 (-40...+70) | 0...+70 |
| Основная приведенная погрешность, не более, % | 0,3 (для постоянного напряжения) | 0,5 (для 50 Гц) |
| Дополнительная погрешность при измерении в рабочем диапазоне температур, не более, % | 0,3 | |
| АЧХ в пределах 1%, не более, кГц | 10 | |
| Начальный выходной ток при нулевом измеряемом напряжении, мА | 4(+/-0,1) | |
| Номинальный выходной ток, мА | 20 | |
| Максимальный выходной ток, мА | 28 | |
| Постоянная времени, с | - | 0,1 |
| Пробивное напряжение вход-выход, кВ | 1,3 | |
| Напряжение питания, В | 8,5...36 | |
| Максимальная потребляемая мощность, мВт | 600 | |
| Минимальное сопротивление нагрузки, Ом | 10 | |
| Габаритные размеры, мм | 95х54х65 | |
| Масса, г | 150 | |
