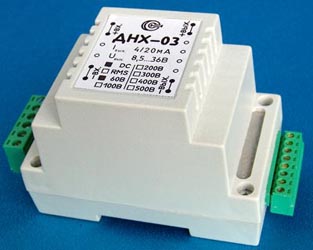

Датчики измерения постоянного и переменного напряжения ДНХ-03 DC, ДНХ-03 RMS
Преобразователь ДНХ-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь ДНХ-03 RMS преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Датчики монтируются на DIN-рейку.

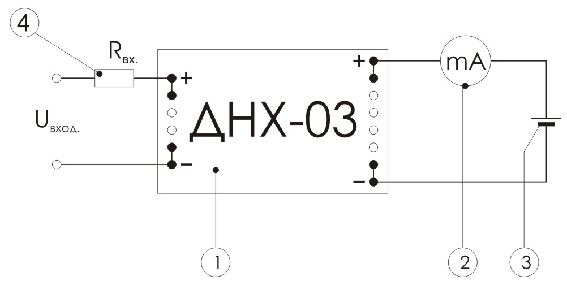

Техническая документация.  Схема подключения

Области применения:
  • Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

    Прайс

    • Основные технические характеристики:
    Характеристика ДНХ-03 DC ДНХ-03 RMS
    Диапазон измеряемых напряжений, В 60; 100; 200; 300; 500
    Диапазон рабочих температур,°С * 0...+70; (-40...+70)
    Выходной сигнал датчика, мА 4-20 (пропорционально мгновенному значению вход. сигнала) 4-20 (пропорционально действующему значению вход. сигнала)
    Основная приведенная погрешность, не более, % 1,5
    Напряжение питания, В +9...+36
    Полоса пропускания, Гц 0...1000
    Габаритные размеры, мм 95х54х65
    Масса, г 210
    По требованию заказчика возможно:
    * - расширение диапазона рабочих температур
