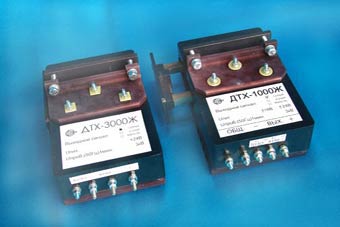

Разъемные датчики измерения постоянного и переменного тока
ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж
Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Техническая документация.

Области применения:
  • цепи телеметрии различного назначения;
  • силовые щиты;
  • схемы защиты силового оборудования.

    Прайс
  • Основные технические характеристики:
    Характеристика ДТХ-1000Ж ДТХ-1500Ж ДТХ-3000Ж
    Диапазон измеряемых токов, А 0...1000 0...1500 0...3000
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20...+70
    Основная приведенная погрешность, не более, % 2,5
    Выходной сигнал при номинальном измеряемом токе, мА * 200 300 1000
    Полоса пропускания, Гц 0-50000
    Нелинейность выходной характеристики, не более, % 0,1
    Коэффициент передачи 1:5000 1:3000
    Напряжение питания, В ±18 ... ±24 ±24 ... ±36
    Диаметр отверстия под токовую шину, мм прямоугольное отв. 10х82
    Габаритные размеры, мм 194х118х82
    Масса, г 700 900
    По требованию заказчика возможно:
    * - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS
