Датчики измерения постоянного и переменного тока ДТХ-50, ДТХ-100, ДТХ-150
Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Техническая документация.

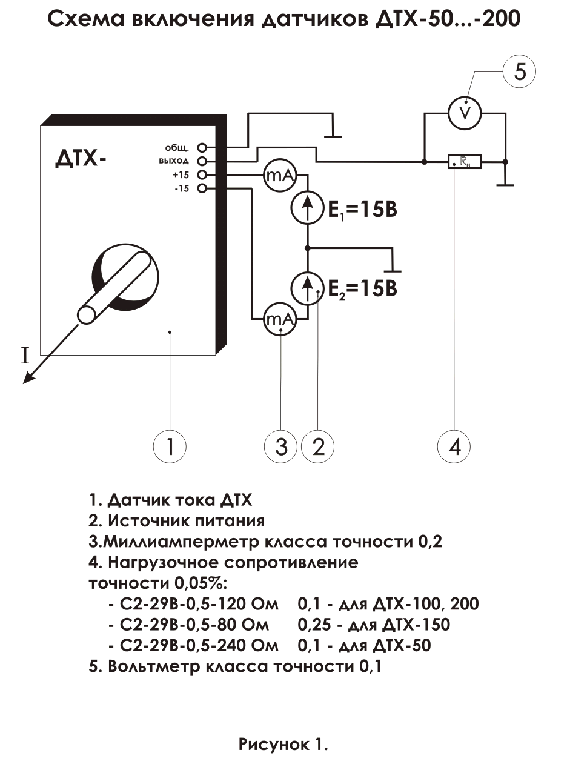

Схема подключения

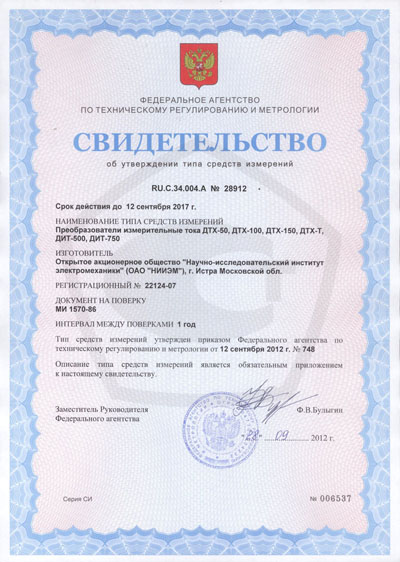

Прибор сертифицирован

Области применения:

  • Датчики измерения тока предназначены для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчики могут быть использованы в различных цепях телеметрии.

    Прайс

  • Основные технические характеристики:
    Характеристика ДТХ-50 ДТХ-100 ДТХ-150
    Диапазон измеряемых токов, А 0...50 0...100 0...150
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20...+70
    Основная приведенная погрешность, не более, % 1
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА * 25 50 75
    Коэффициент передачи 1:2000
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±15 (±5%)
    Диаметр отверстия под токовую шину, мм 10
    Габаритные размеры, мм 44x33x22
    Масса, г 70 г
