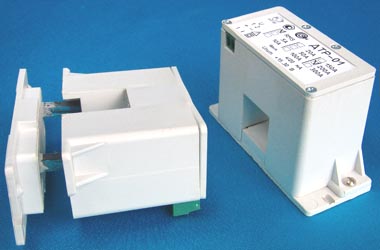

Разъемный датчик измерения переменного тока ДТР-01.
Датчики (измерительные преобразователи) предназначены для бесконтактного измерения переменных токов без разрыва цепи.

Техническая документация.

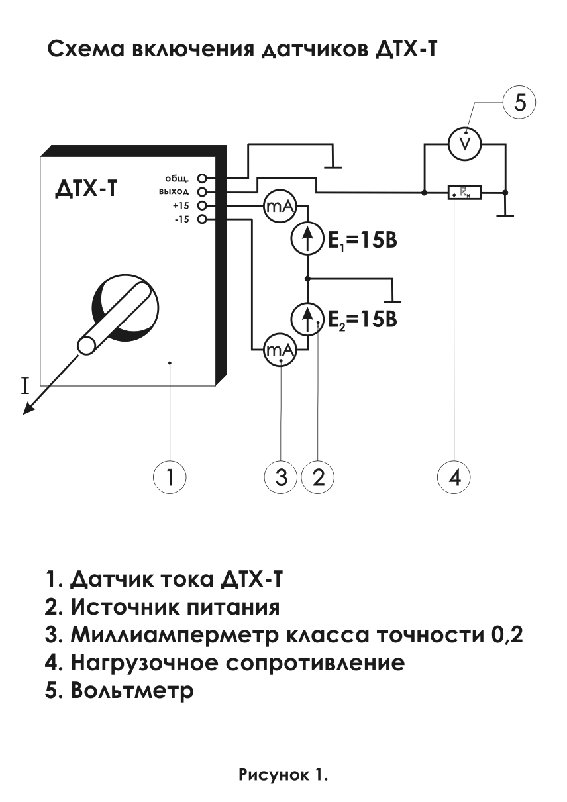

Схема подключения

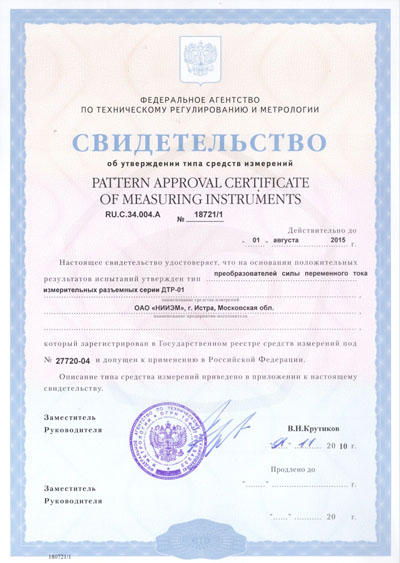

Прибор сертифицирован

Области применения:
  • цепи телеметрии различного назначения;
  • силовые щиты;
  • схемы защиты силового оборудования.

    Датчики по согласованию с заказчиком могут поставляться со стандартным токовым выходом 4-20мА (0-20мА) или выходом "True RMS".

    Прайс

  • Основные технические характеристики:
    Характеристика ДТР-01 (5А, 10А, 20А, 50А) ДТР-01 (100А, 150А, 200А, 300А)
    Диапазон измеряемых токов, А 0...5; 0...10; 0...20; 0...50 0...100; 0...150; 0...200; 0...300
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20 … +80
    Основная приведенная погрешность, не более, % 1,5
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА 4/20
    Коэффициент передачи 1:4000
    Полоса пропускания, Гц 50
    Источник питания, В +8 … + 30
    Диаметр отверстия под токовую шину, мм прямоугольное отв. 20х20
    Габаритные размеры, мм 85х56х35
    Масса, г 130
