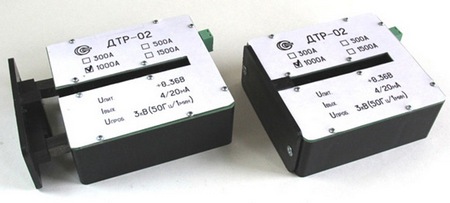

Разъемный датчик измерения переменного тока ДТР-02

Разъемные датчики тока ДТР-02 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300А до 1500А. Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Техническая документация.

Области применения:

  • Датчики (измерительные преобразователи) предназначены для бесконтактного измерения переменных токов без разрыва цепи .

    Прайс

  • Основные технические характеристики:
    Характеристика ДТР-02
    Диапазон измеряемых токов, А 300; 500; 1000; 1500
    Полоса пропускания, Гц 50
    Допустимая перегрузка по измеряемому току, разы 1,5
    Выходной сигнал датчика, мА 4/20
    Основная погрешность измерения для частоты 50 Гц не более,% 1,5
    Напряжение питания, В +8,,,+36
    Ток потребления по цепи питания, не более, мА 30
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3
    Диаметр отверстия под токовую шину, мм прямоугольное отв. 10х82
    Габаритные размеры, мм 131х106х66
