Датчики измерения переменных токов ДТТ-02, ДТТ-03
Датчики (преобразователи измерительные) предназначены для преобразования переменного тока в постоянное напряжение (ДТТ-02) или стандартный токовый сигнал 4/20 мА (ДТТ-03) с гальванической развязкой входной цепи и цепей контроля.

Техническая документация.

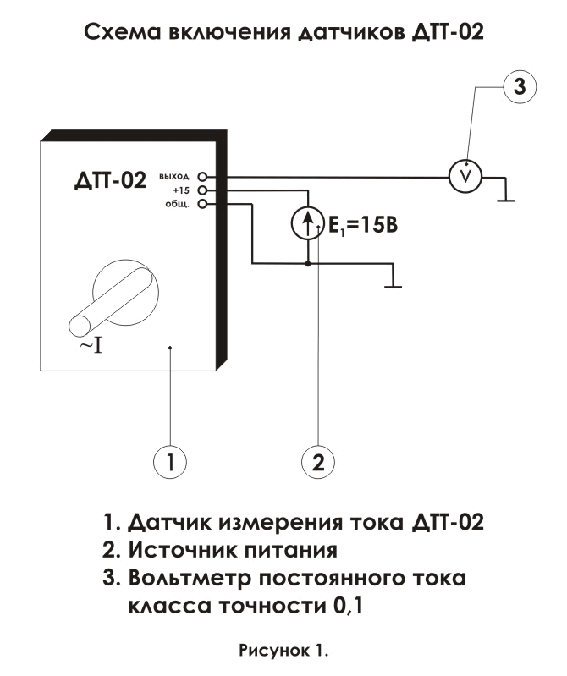

Схема включения ДТТ-02 (50А, 100А, 200А, 300А)

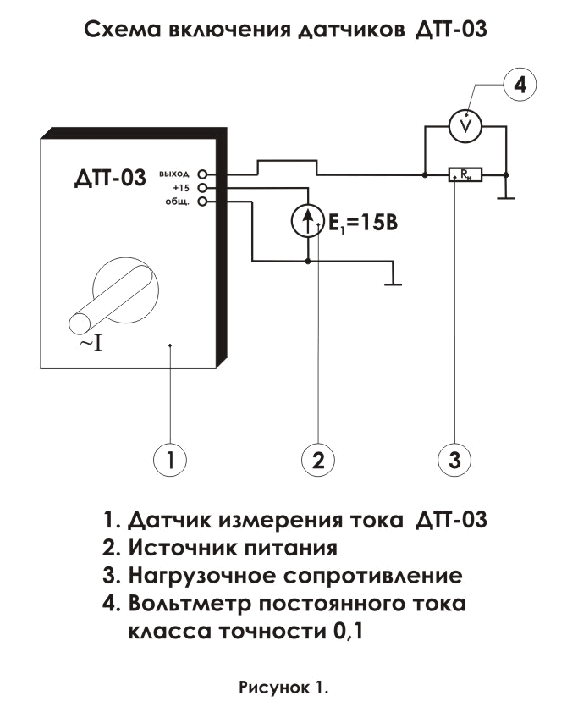

Схема включения ДТТ-03 (50А, 100А, 200А, 300А)
Области применения:

  • Датчики ДТТ-02, ДТТ-03 предназначены для измерения только переменного тока. Небольшие габариты, невысокая цена и широкий спектр значений измеряемого тока - от 5 до 300 Ампер - позволяют найти для него широкое применение;
  • Датчик ДТТ-02 преобразует измеряемый переменный ток в постоянное напряжение;
  • Датчик ДТТ-03 измеряет переменный ток и преобразует его в стандартный токовый сигнал 4-20 миллиампер или 0-20 миллиампер;
  • Преобразователь может быть использован в различных цепях телеметрии и управляющих систем.
  • Прайс

    Основные технические характеристики:
    Характеристика ДТТ-02 (5А, 10А, 20А) ДТТ-02 (50А, 100А, 200А, 300А) ДТТ-03 (5А, 10А, 20А) ДТТ-03 (50А, 100А, 200А, 300А)
    Диапазон измеряемых токов, А 0...5, 0...10, 0...20 0...50, 0...100, 0...200, 0...300 0...5, 0...10, 0...20 0...50, 0...100, 0...200, 0...300
    Допустимая
    по измеряемому току, разы
    1,5
    Диапазон рабочих температур,°С * - 10 … 80 (- 40 … 80)
    Основная погрешность
    для частоты 50 Гц не более,%
    0,5
    Нелинейность выходной
    характеристики, не более, %
    0,2
    Полоса пропускания, Гц 30-20000
    Номинальный выходной
    сигнал, В(мА) **
    +2 (4/20)
    Ток потребления, мА 5 7/24
    Источник питания, В +15 … +30
    Диаметр отверстия под токовую шину, мм *** 12
    Габаритные размеры, мм 58х48х30
    Масса, г 100
    По требованию заказчика возможно:
    * - изготовление датчиков с расширенным диапазоном рабочих температур
    ** - изготовление датчиков с другим номиналом выходного сигнала
    *** - изготовление датчиков с увеличенным отверстием под токовую шину
