Датчики измерения переменных токов ДТТ-04.
Датчики (измерительные преобразователи) предназначены для измерения переменных токов без разрыва цепи.

Техническая документация.  Техническая документация ДТТ-04С.

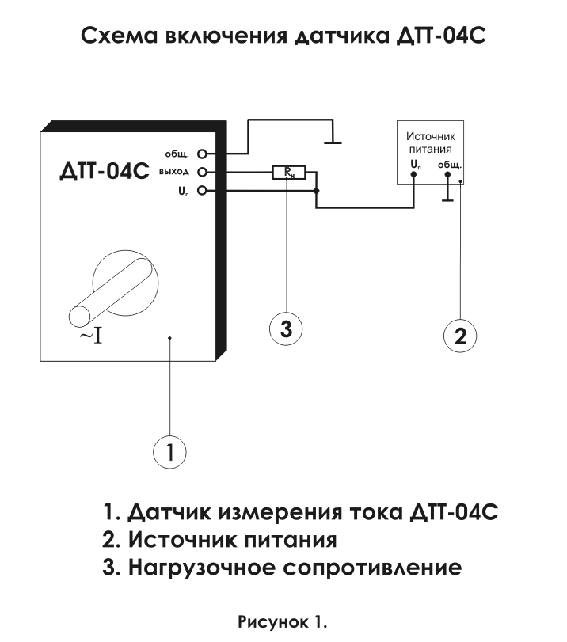

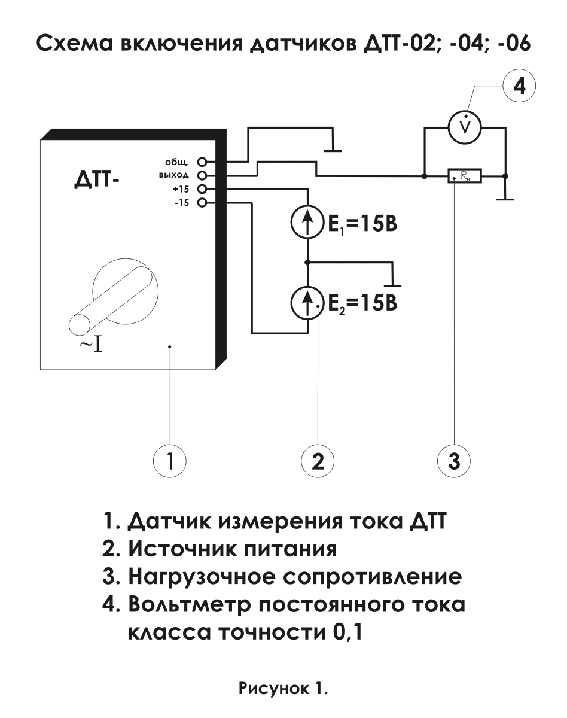

Схема подключения ДТТ-04АМ  Схема подключения ДТТ-04С

Области применения:

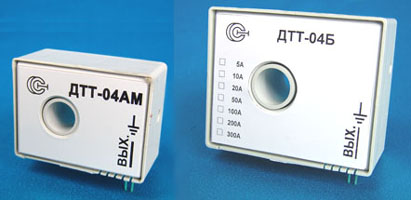

  • ДТТ-04АМ - датчик измерения переменного тока с частотой 50 Гц. Выпускается для измерения тока в различных диапазонах : от 0 до 1 Ампера, ... , от 0 до 100А. Отличается от других датчиков своего класса низкой ценой;
  • ДТТ-04С - пороговое устройство с открытым коллектором, рассчитано на переменный ток 50Гц. Порог срабатывания устанавливается от 10мА до 1А (50Гц). Коммутиреут нагрузку до 100мА. Выпускается в корпусе датчика ДТТ-04АМ (диаметр отверстия под шину - 10мм);
  • ДТТ-04Б - Аналог датчика ДТТ-04АМ, выполненный в другом корпусе, позволяет расширить диапазон измеряемых токов до 300 Ампер, сохраняя все преимущества датчика ДТТ-04АМ. Преобразует измеряемый переменный ток в выходной сигнал в виде переменного напряжения.

    • Прайс

    Основные технические характеристики:
    Характеристика ДТТ-04С ДТТ-04АМ ДТТ-04Б (5А, 10А, 20А, 50А) ДТТ-04Б (100А, 200А, 300А)
    Диапазон измеряемых токов, А - 0...1; 0...5; 0...10; 0...20; 0...50; 0...100 0...5; 0...10; 0...20; 0...50 0...100; 0...200; 0...300
    Номинальный выходной сигнал, В(мА) * - ~ 2
    Основная погрешность измерения для частоты 50 Гц не более,% - 0,5
    Нелинейность выходной характеристики, не более, % - 0,2
    Полоса пропускания, Гц - 20-5000
    Допустимая перегрузка по измеряемому току, разы - 1,5
    Ток потребления, мА - 5
    Порог срабатывания, мА 10, ..., 1000 -
    Диапазон рабочих температур,°С ** -10...+80 (-40 … +80)
    Диаметр отверстия под токовую шину, мм *** 10 12
    Габаритные размеры, мм 44х33х22 58х48х30
    Масса, г 70 100
    По требованию заказчика возможно:
    * - изготовление датчиков с выходом TRUE-RMS
    ** - изготовление датчиков с расширенным диапазоном рабочих температур
    *** - изготовление датчиков с увеличенным отверстием под токовую шину
