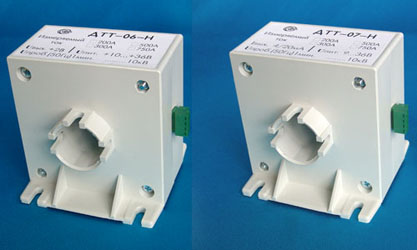

Датчики измерения переменных токов ДТТ-06-Н, ДТТ-07-Н.
Датчики (преобразователи измерительные) предназначены для преобразования переменного тока в постоянное напряжение (ДТТ-06-Н) или стандартный токовый сигнал 4/20 мА (ДТТ-07-Н) с гальванической развязкой входной цепи и цепей контроля. .

Техническая документация.

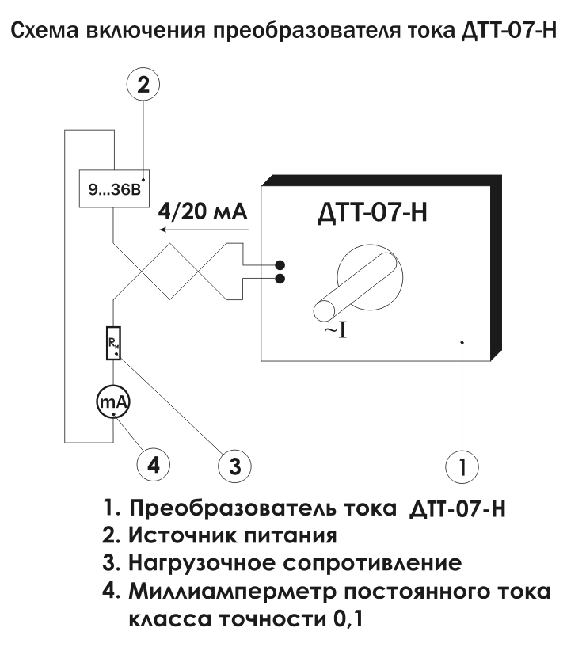

Схема включения ДТТ-06-Н  Схема включения ДТТ-07-Н

Области применения:
  • Датчик ДТТ-06-Н предназначен для измерения переменного тока в диапазоне до 750 Ампер;
  • ДТТ-07-Н - аналог датчика ДТТ-06-Н. Преобразует входной сигнал в виде переменного тока в стандартный токовый сигнал на выходе (4-20 мА). Диапазон измерений - до 750 Ампер.

    Прайс

    • Основные технические характеристики:
    Характеристика ДТТ-06-Н ДТТ-07-Н
    Диапазон измеряемых токов, А 0...300, 0...500, 0...750
    Номинальный выходной сигнал, В(мА) +2 (4/20)
    Основная погрешность измерения для частоты 50 Гц не более,% 0,5
    Диапазон рабочих температур,°С -40...+80
    Источник питания, В +10...+36 +9...+36
    Полоса пропускания, Гц 20-5000
    Диаметр отверстия под токовую шину, мм 30
    Габаритные размеры, мм 100х95х102
    Масса, г 330
