Датчики измерения переменных токов ДТТ-08, ДТТ-09.
Датчики (преобразователи измерительные) предназначены для преобразования переменного тока в постоянное напряжение (ДТТ-08) или стандартный токовый сигнал 4/20 мА (ДТТ-09) с гальванической развязкой входной цепи и цепей контроля.

Техническая документация.

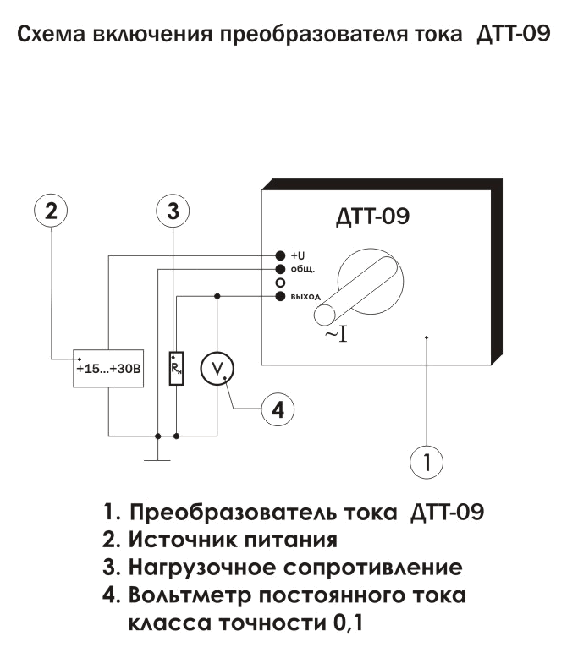

Схема подключения ДТТ-08    Схема подключения ДТТ-09

Области применения:
  • ДТТ-08, ДТТ-09 предназначены для измерения только переменного тока в широком диапазоне от 0 до 2000 Ампер;
  • ДТТ-08 преобразует измеряемый переменный ток в постоянное напряжение;
  • ДТТ-09 измеряет переменный ток и преобразует его в стандартный токовый сигнал 4-20 миллиампер или 0-20 миллиампер.

    Прайс

    • Основные технические характеристики:
    Характеристика ДТТ-08 (RMS) ДТТ-08 (300А, 500А, 750А, 1000А) ДТТ-08 (1500А, 2000А) ДТТ-09 (300А, 500А, 750А) ДТТ-09 (1000А, 1500А, 2000А)
    Диапазон измеряемых токов, А - 0...300; 0...500; 0...750; 0...1000 0...1500; 0...2000 0...300; 0...500; 0...750 0...1000; 0...1500; 0...2000
    Номинальный выходной сигнал, В(мА) - +2 (4/20)
    Основная погрешность измерения для частоты 50 Гц не более,% - 0,5
    Полоса пропускания, Гц - 20-5000
    Диапазон рабочих температур,°С - -40...+80
    Источник питания, В - +15...+30
    Диаметр отверстия под токовую шину, мм - 40
    Габаритные размеры, мм - 120х110х106
    Масса, г - 700
