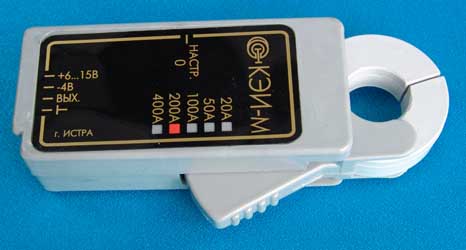

Токовые клещи-пробники КЭИ-м, КЭИ-к.

Представляют собой накидной датчик, работающий с внешним источником питания. Состоят из корпуса, разъемного магнитопровода, в зазоре которого закреплен специальный датчик Холла, печатной платы с электронной схемой обработки сигнала.

Техническая документация.
Области применения:

  • Клещи - адаптер предназначены для измерения постоянных, переменных и импульсных токов с гальванической развязкой силовой и измерительных цепей;
  • Клещи - адаптер КЭИ-м подключаются к внешнему источнику питания, а КЭИ–к питаются от батарейкой типа «Кроны», вставленной в отсек на корпусе клещей.

    Прайс

    		•
    Основные технические характеристики:
    Характеристика КЭИ-м, КЭИ-к
    Диапазон измеряемых токов, А 0...20, 0...50, 0...100, 0...200, 0...400
    Допустимая перегрузка по измеряемому напряжению, разы 2
    Выходной сигнал при номинальном измеряемом токе, В 1
    Нелинейность выходной характеристики, не более, % 1
    Основная приведенная погрешность, не более, % 3
    АЧХ в пределах 2%, не хуже, Гц 0-10000
    Выходной сигнал при нулевом измеряемом токе, В 0,02
    Ток потребления в режиме холостого хода, мА 10
    Источник питания, В +7...+15
    Диаметр отверстия под токовую шину, мм 14
    Габаритные размеры, мм 130х60х31,5
