ADIS16250. Программируемый гироскоп низкого потребления
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


ADIS16250 - законченная система измерения скорости изменения угла поворота, выполненная по iSensor технологии с применением микромеханики iMEMS. Взаимодействие с устройством осуществляется по последовательному интерфейсу SPI, позволяющему управлять работой системы и измерять как основной параметр - скорость изменения угла, так и ряд дополнительных (температура, питание). Система имеет 3 сменных шкалы, позволяет выполнять автокалибровку, выбирать необходимый частотный отклик, изменять частоту выборок и проводить самотестирование.
(Programmable Low Power Gyroscope)
Datasheet (772 kB)
Области применения:
  • системы управления инструментом;
  • гиростабилизированные платформы ;
  • управление перемещением и анализ движения;
  • авиационные системы;
  • навигация;
  • стабилизация изображения
  • робототехника.

    Дополнительно поставляется оценочная плата EVAL ADIS16250/PCBZ .

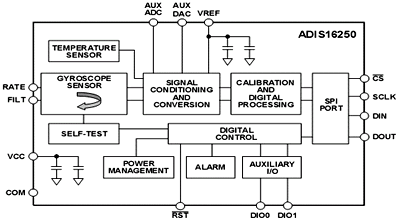

    		• ADIS16250. Блок-схема
    Технические параметры
    Шкалы ±(80, 160, 320)0/сек,
    Разрешение по гироскопическому каналу 14 разрядов
    Разрешение по каналу датчика температуры 12 разрядов
    Частота выборок регулируется
    Частотный отклик регулируется
    Число уставок по скорости 2
    Включение режима самотестирования существует
    Режим микропотребления существует
    Величина питающего напряжения 4,75В ÷ 5,25В
    Потребляемый ток - 18мА - нормальный режим
    - 44мА - быстрый режим
    - 425мкА - режим микропотребления
    Полоса датчика 50Гц
    Вспомогательные АЦП и ЦАП 12-разрядов
    Последовательный интерфейс совместим с SPI
    Величина допустимой ударной нагрузки 2000g
    Промышленный диапазон температур -40...+85oС
    Корпус 20-выводной (отсутствие сплавов свинца) CC-20-1     11x11x5,5мм
    Остальные компоненты этого класса:
    ТИП Спецификация Шкалы Доп. параметры измерения
    ADIS16251 программируемый с низким потреблением ±(20, 40, 80)0/сек
    ADIS16255 программируемый с низким потреблением с термокомпесацией ±(80, 160, 320)0/сек
    ADIS16350 3-осевой гироскоп с акселерометром ±3200/сек по трем осям ±10g ускорение по трем осям
