ADM3077E. Полно- и полудуплексные приемо-передатчики RS-485/RS-422 с высоковольтоной защитой 15кВ и питанием 3,3В
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


ADM3077E - Член семейства полно- и полудуплексных приемо-передатчиков малого потребления ADM307xE с питанием 3,3В и высоковольтной защитой до 15кВ для обслуживания многоточечных магистральных соединений. Приемо-передатчик обеспечивает до 256 соединений на магистрали.
(3.3V ±15kV ESD Protected Full Duplex Transceiver w/16Mbps)
Datasheet (876 kB)
Области применения:
  • телекоммуникация;
  • системы безопасности;
  • инструмент;
  • системы измерения потребления энергии;
  • системы промышленного управления
  • системы грозооповещения.

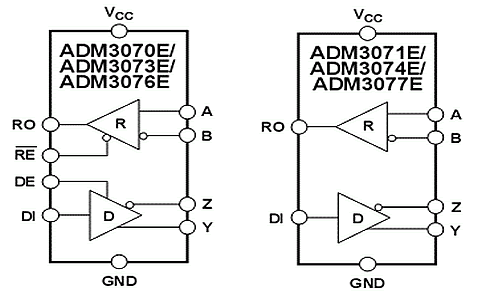

    		• ADM3077E. Цоколевка
    Технические параметры
    Совместимость со стандартами TIE/EIA RS-485/RS-422
    Высоковольтная защита входов/выходов ±15кВ
    Скорость передачи
    		 16 МБит/сек
    Варианты исполнения полно/полудуплексный
    Потребление в дежурном режиме с микропотреблением 10мкА
    Число обслуживаемых точек магистрали до 256
    Диапазон входного синфазного напряжения -7В...+12В
    Расширенный промышленный диапазон температур -40...+125oС
    Корпуса восьми-и четырнадцатиконтактные узкий SOIC SOIC-8;   SOIC-14
    Информация для заказа:
    ТИП Температурный диапазон Корпус Вариант корпуса
    ADM3070EARZ –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3070EARZ-REEL7 –40°C to +125°C SOIC_N 14 контактов
    		 R-14
    ADM3070EYRZ –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3070EYRZ-REEL –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3071EARZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3071EARZ-REEL7 –40°C to +125°C SOIC_N 8 контактов
    		 R-8
    ADM3071EYRZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3071EYRZ-REEL –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3072EARZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3072EARZ-REEL7 –40°C to +125°C SOIC_N 8 контактов
    		 R-8
    ADM3072EYRZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3072EYRZ-REEL –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3073EARZ –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3073EARZ-REEL7 –40°C to +125°C SOIC_N 14 контактов
    		 R-14
    ADM3073EYRZ –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3073EYRZ-REEL –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3074EARZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3074EARZ-REEL7 –40°C to +125°C SOIC_N 8 контактов
    		 R-8
    ADM3074EYRZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3074EYRZ-REEL –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3075EARZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3075EARZ-REEL7 –40°C to +125°C SOIC_N 8 контактов
    		 R-8
    ADM3075EYRZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3075EYRZ-REEL –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3076EARZ –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3076EARZ-REEL7 –40°C to +125°C SOIC_N 14 контактов
    		 R-14
    ADM3076EYRZ –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3076EYRZ-REEL –40°C to +125°C SOIC_N 14 контактов R-14
    ADM3077EARZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3077EARZ-REEL7 –40°C to +125°C SOIC_N 8 контактов
    		 R-8
    ADM3077EYRZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3077EYRZ-REEL –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3078EARZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3078EARZ-REEL7 –40°C to +125°C SOIC_N 8 контактов
    		 R-8
    ADM3078EYRZ –40°C to +125°C SOIC_N 8 контактов R-8
    ADM3078EYRZ-REEL –40°C to +125°C SOIC_N 8 контактов R-8
    Все элементы семейства
    ТИП Прием/перед.
    дуплекс/полудупл.    		 Скорость, МБит/с Огран. фронта Вход разреш. Режим экономии Число обсл. точек Защита ±15кВ на магистр. контактах Число контактов
    ADM3070E дуплекс 0,25 есть есть есть 256 есть 14
    ADM3071E дуплекс 0,25 есть нет нет 256 есть 8
    ADM3072E полудуплекс 0,25 есть есть есть 256 есть 8
    ADM3073E дуплекс 0,5 есть есть есть 256 есть 14
    ADM3074E дуплекс 0,5 есть нет нет 256 есть 8
    ADM3075E полудуплекс 0,5 есть есть есть 256 есть 8
    ADM3076E дуплекс 16 нет есть есть 256 есть 14
    ADM3077E дуплекс 16 нет нет нет 256 есть 8
    ADM30780E полудуплекс 16 нет есть есть 256 есть 8
