Датчик измерения переменного тока ДТТ-03Т.

Датчик состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях. Датчики выпускаются на несколько диапазонов измеряемых токов: 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 300 А. Может крепиться на DIN-рейку при помощи промежуточной планки.

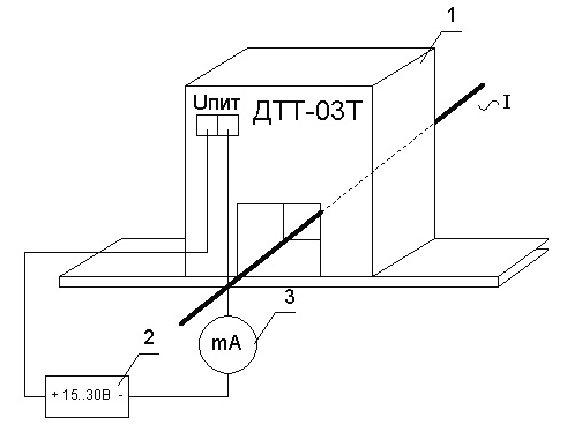

Техническая документация.  Схема подключения

Области применения:
  • Датчики (измерительные преобразователи) предназначены для измерения переменных токов без разрыва цепи.
  • По условиям эксплуатации преобразователь соответствуют требованиям к группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажно-сти до 90 % при 25° С. Преобразователь использует внешние источники питания. Преобразователь изготавливаются на два диапазона рабочих температур:
    - температурная группа А   от - 10 до + 70
    - температурная группа В   от - 40 до + 70.

    Прайс

    • Основные технические характеристики:
    Характеристика ДТТ-03Т (5А, 10А, 20А, 50А) ДТТ-03Т (100А, 150А, 200А, 300А)
    Диапазон измеряемых токов, А 0...5; 0...10; 0...20; 0...50 0...100; 0...150; 0...200; 0...300
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С * - 10 … 80 (- 40 … 80)
    Основная погрешность измерения для частоты 50 Гц не более,% 0,5
    Нелинейность выходной характеристики, не более, % 0,2
    Полоса пропускания, Гц 30-20000
    Номинальный выходной сигнал, В(мА) ** (4/20)
    Источник питания, В +15 … +30
    Ток потребления, мА 7/24
    Диаметр отверстия под токовую шину, мм *** 14
    Габаритные размеры, мм 70х55х36
    Масса, г 100
    По требованию заказчика возможно:
    * - изготовление датчиков с расширенным диапазоном рабочих температур
    ** - изготовление датчиков с другим номиналом выходного сигнала
    *** - изготовление датчиков с увеличенным отверстием под токовую шину
