Датчик измерения активной мощности ДИМ-1Ф.


Датчик измерения мощности ДИМ-1Ф построен на основе интегральной микросхемы-счётчика электрической энергии, выпускаемой фирмой Analog Devices. Датчик-преобразователь работает под управлением микроконтроллера, который осуществляет чтение данных из счётчика электроэнергии, их преобразование и выдачу на ЦАП. Вход и выход датчика ДИМ-1Ф гальванически развязаны. Выход – стандартный токовый 4/20 мА. Данные на выходе датчика обновляются каждую треть секунды, по требованию заказчика это время может быть уменьшено или увеличено.

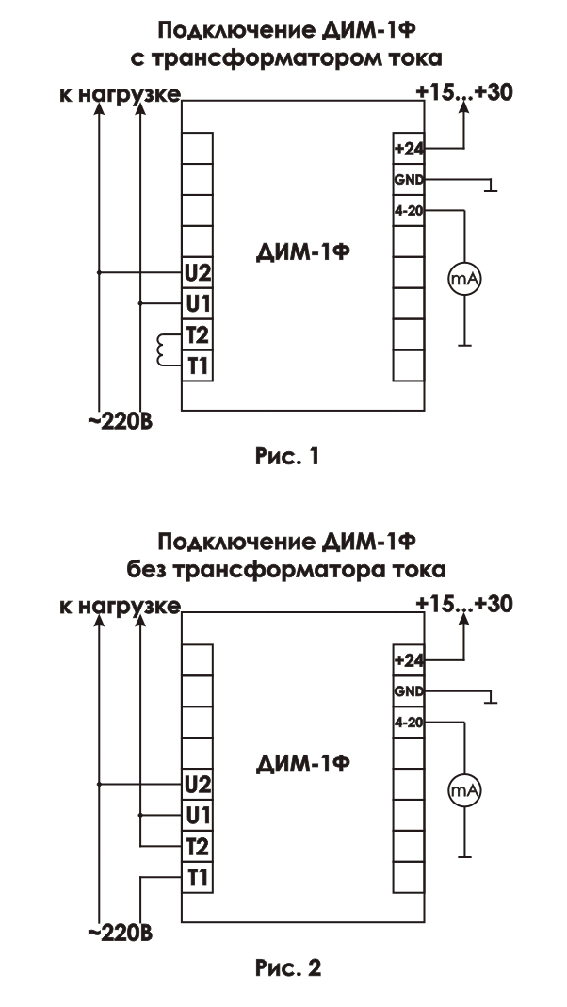

Техническая документация.  Схема подключения

Области применения:

Датчик измерения мощности ДИМ-1Ф построен на основе интегральной микросхемы-счётчика электрической энергии, выпускаемой фирмой Analog Devices. Датчик-преобразователь работает под управлением микроконтроллера, который осуществляет чтение данных из счётчика электроэнергии, их преобразование и выдачу на ЦАП. Вход и выход датчика ДИМ-1Ф гальванически развязаны. Выход – стандартный токовый 4/20 мА. Данные на выходе датчика обновляются каждую треть секунды, по требованию заказчика это время может быть уменьшено или увеличено.


Прайс

Основные технические характеристики:
Характеристика ДИМ-1Ф
Диапазон измеряемых мощностей, кВт 0-1
Выходной сигнал датчика, мА 4/20 (0/20)
Входной ток, А 0-5
Входное напряжение, В 0-250
Основная приведенная погрешность, не более, % 1
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 1,3
Напряжение питания, В +15...+35
Габаритные размеры, мм 95х54х65
Масса, г 100
